Insonorizzazione pompa di calore

Insonorizzazione pompe di calore,

Insonorizzazione pompa di calore, termine usato per definire una protezione acustica dei motori delle pompe di calore. I motori sono a servizio per un istituto bancario.

Il progetto che abbiamo realizzato, per isolare le pompe di calore, unitamente con i termo tecnici e il responsabile manutenzioni. Il nostro obbiettivo di ridurre il livello sonoro è garantire anche la corretta circolazione d’aria per il funzionamento dei motori. Per la struttura portante, abbiamo utilizzando il nostro sistema di struttura componibile, in tubolare di alluminio, realizzato a misura.

La pannellatura fonoisolante e fonoassorbente è composta dai nostri pannelli fonoassorbenti Ecoplas ZX1 in Pvc. Il lato microforato rivolto verso la fonte del rumore e il lato opaco rivolto verso l’esterno.

Versione TOP fornita per questo progetto, pannelli Ecoplas Zx1 con rivestimento esterno in lamiera.

La copertura acustica che abbiamo realizzato, montando sul posto la struttura portante e completando poi, con i pannelli fonoisolanti Ecoplas, realizzati su misura.

Per garantire la circolazione d’aria necessaria, abbiamo inserito delle griglie afoniche, per la manata aria e per l’aspirazione aria.

Le griglie afoniche sono il sistema certificato per la riduzione del rumore delle aperture.

L’accesso alla macchina è completamente libero e non interferisce sulle normali attività di manutenzione.

Alcune immagini del progetto, altre immagini nostre realizzazioni su https://www.ecoplas.com/wp-admin/edit.php?category_name=news

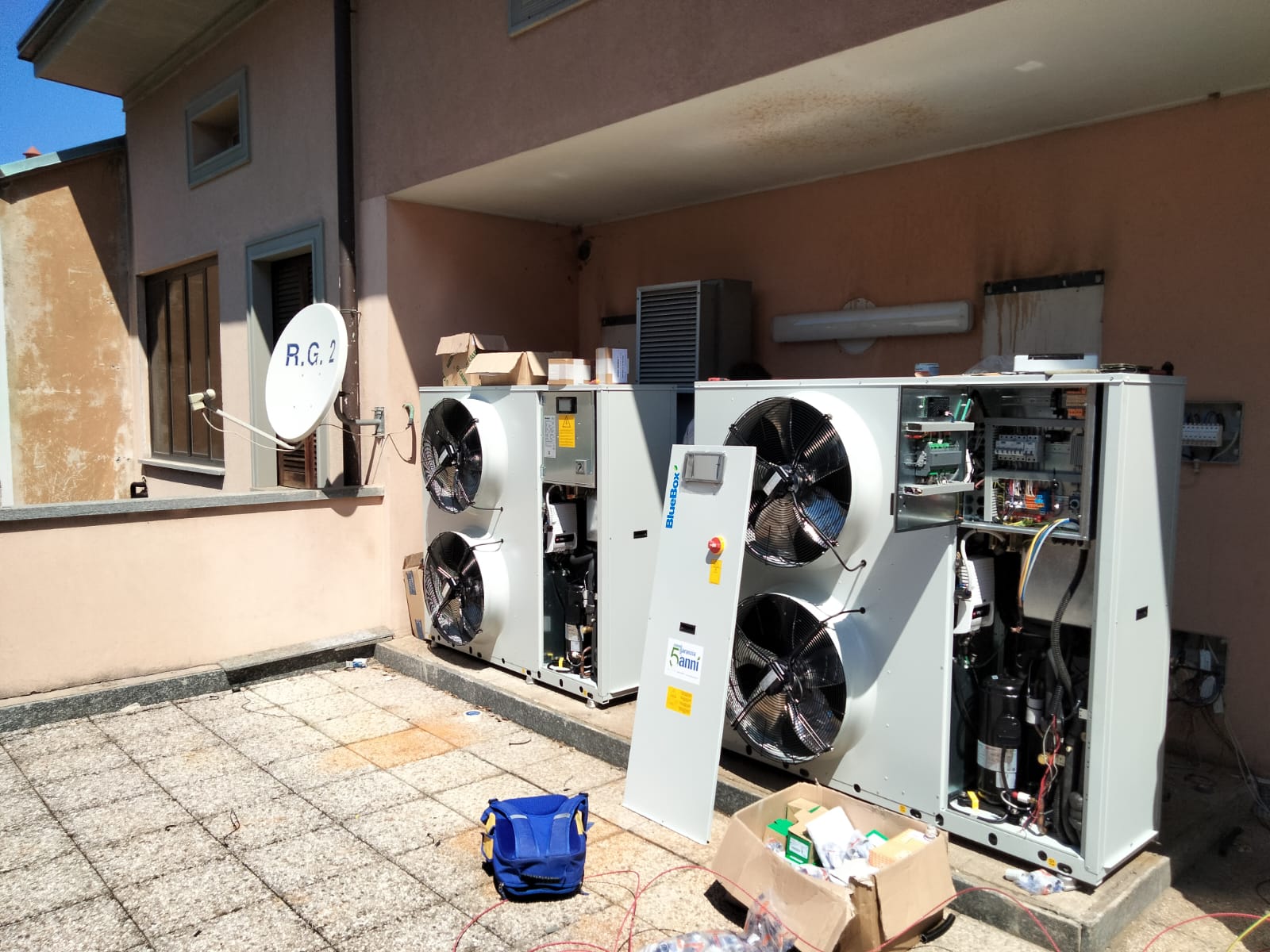

Prima dell'intervento  Prima degli interventi

Struttura portante

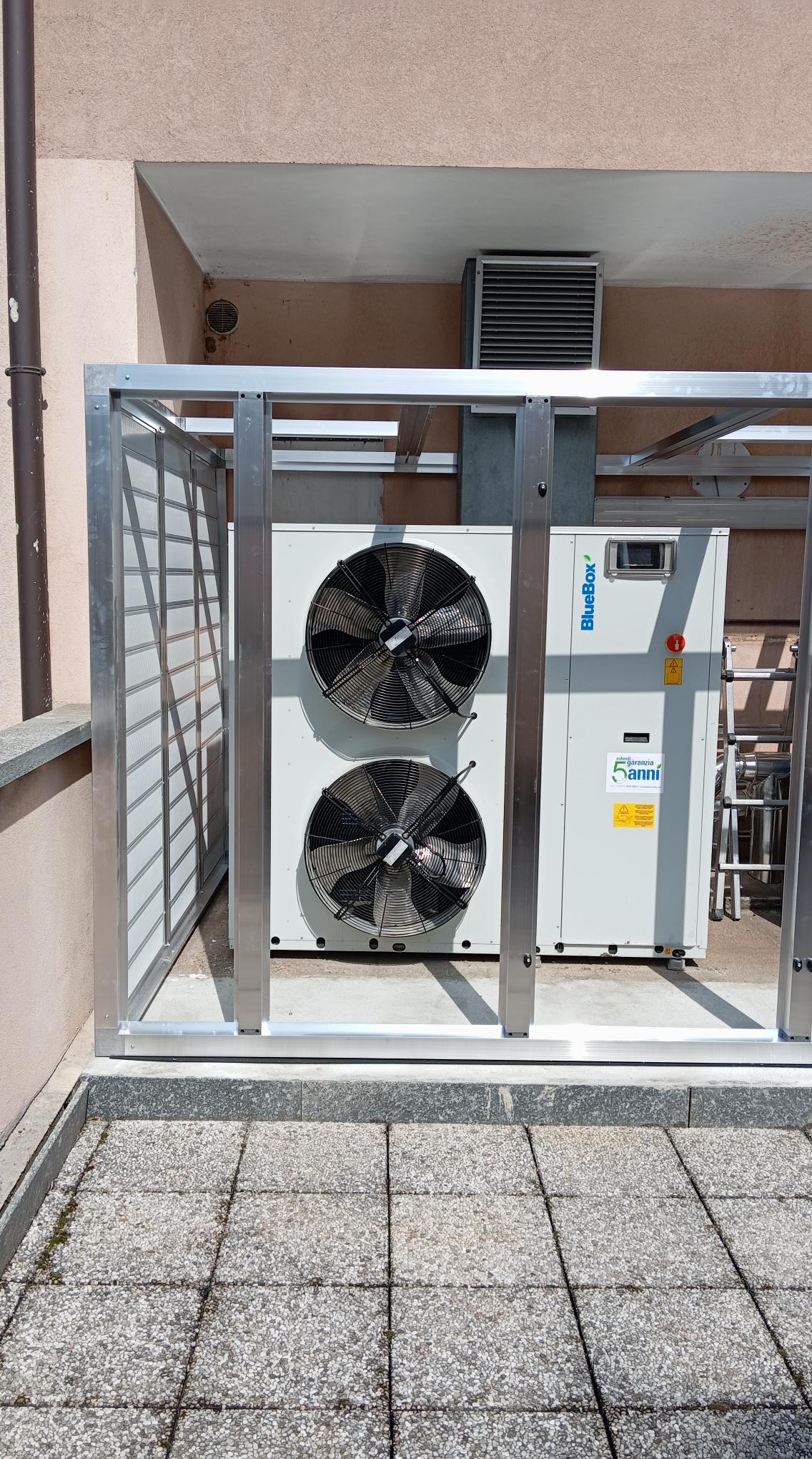

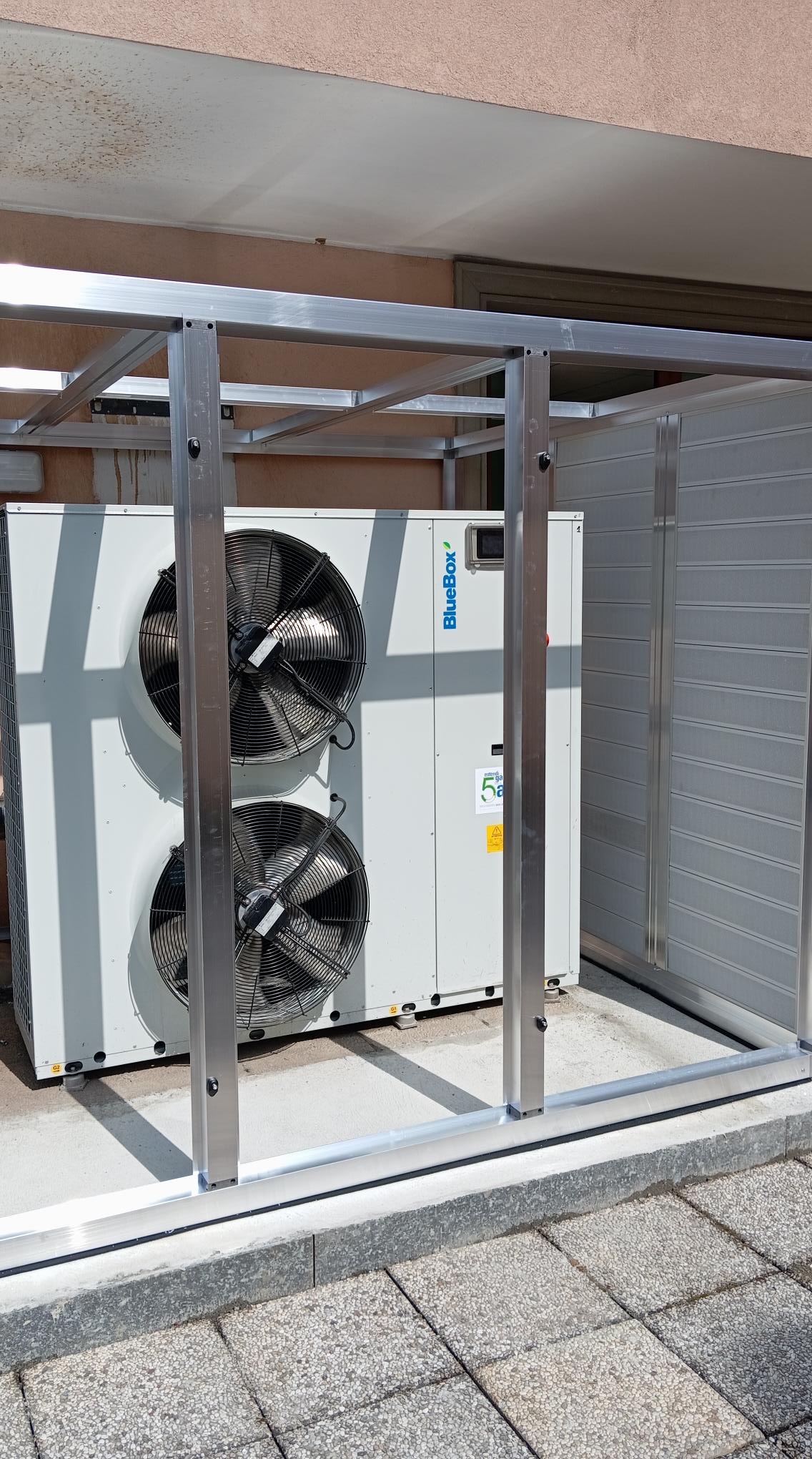

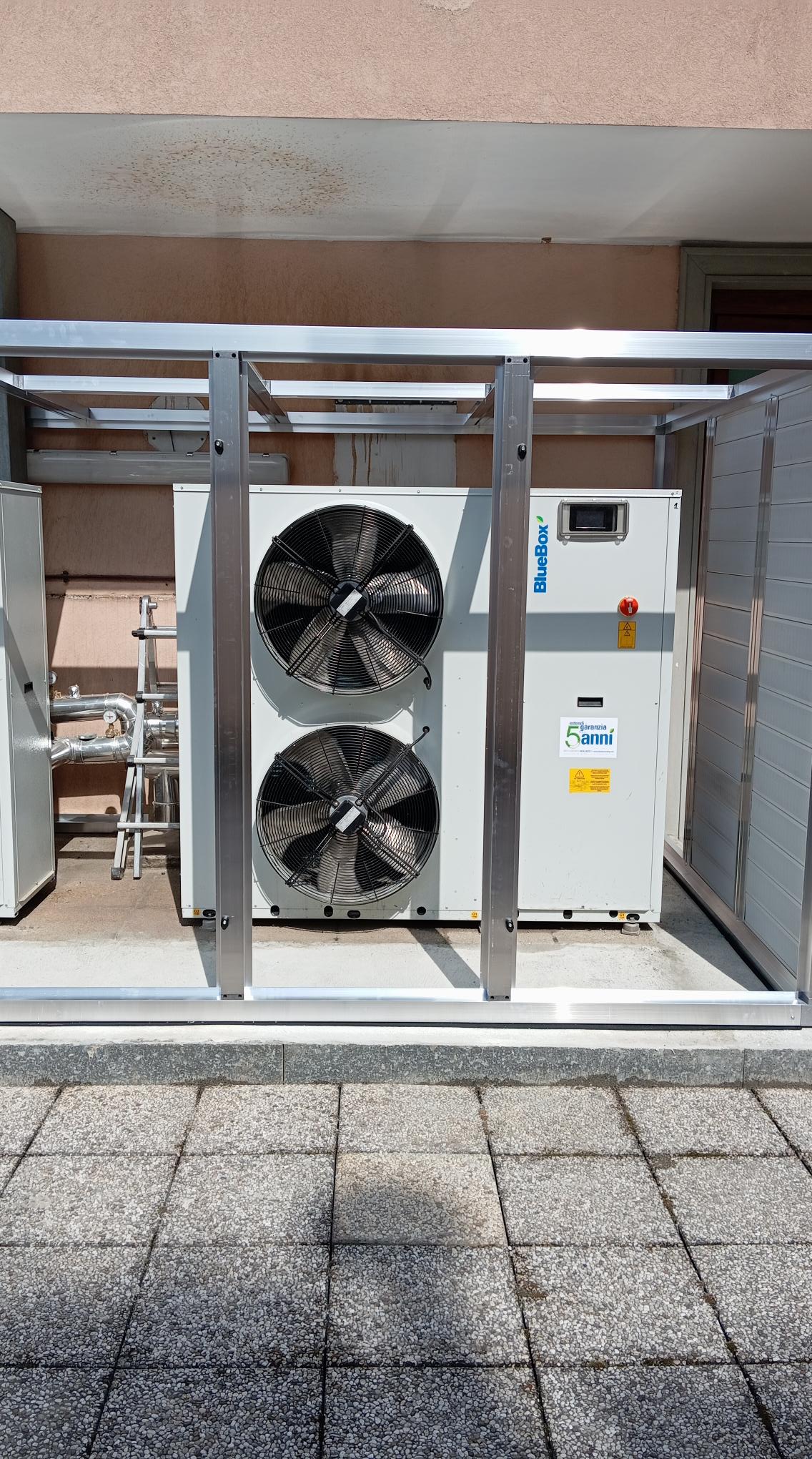

Schermatura acustica milano, prima fase struttura           Schermatura acustica milano, prima fase struttura, 4         Schermatura acustica milano, prima fase struttura,3

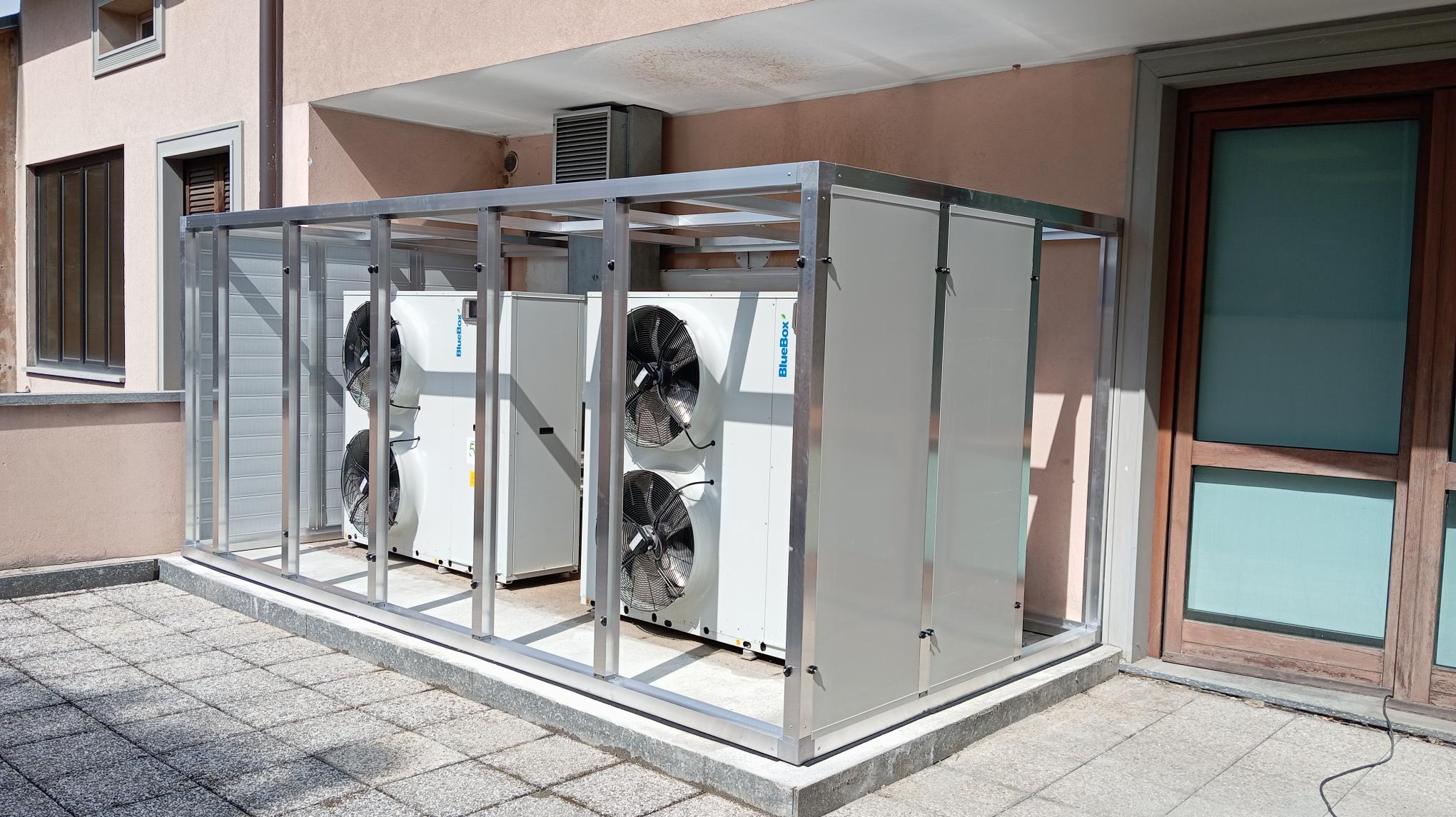

Schermatura acustica milano, prima fase struttura, 2

Pannelli fonoisolanti e griglie afoniche

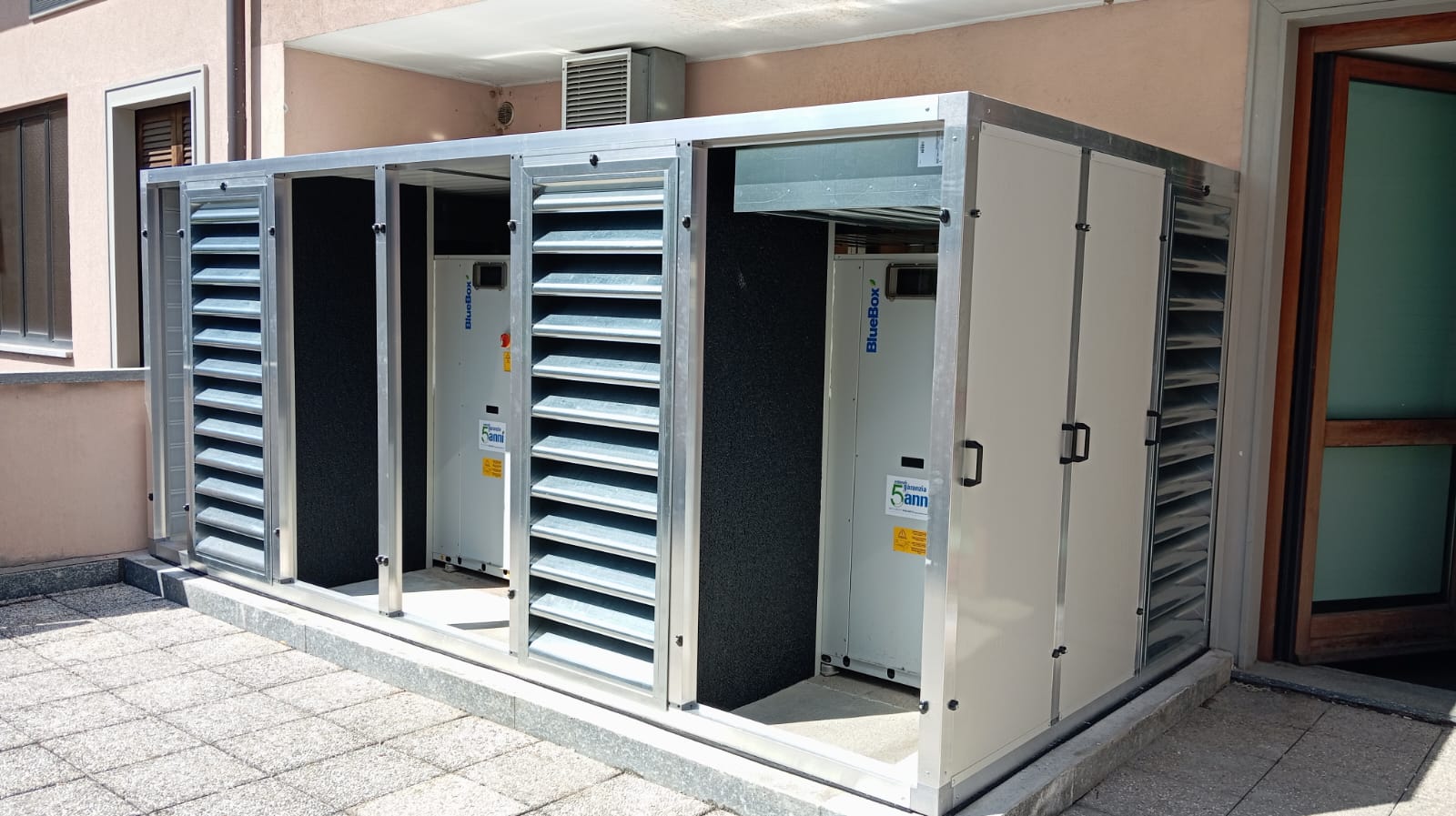

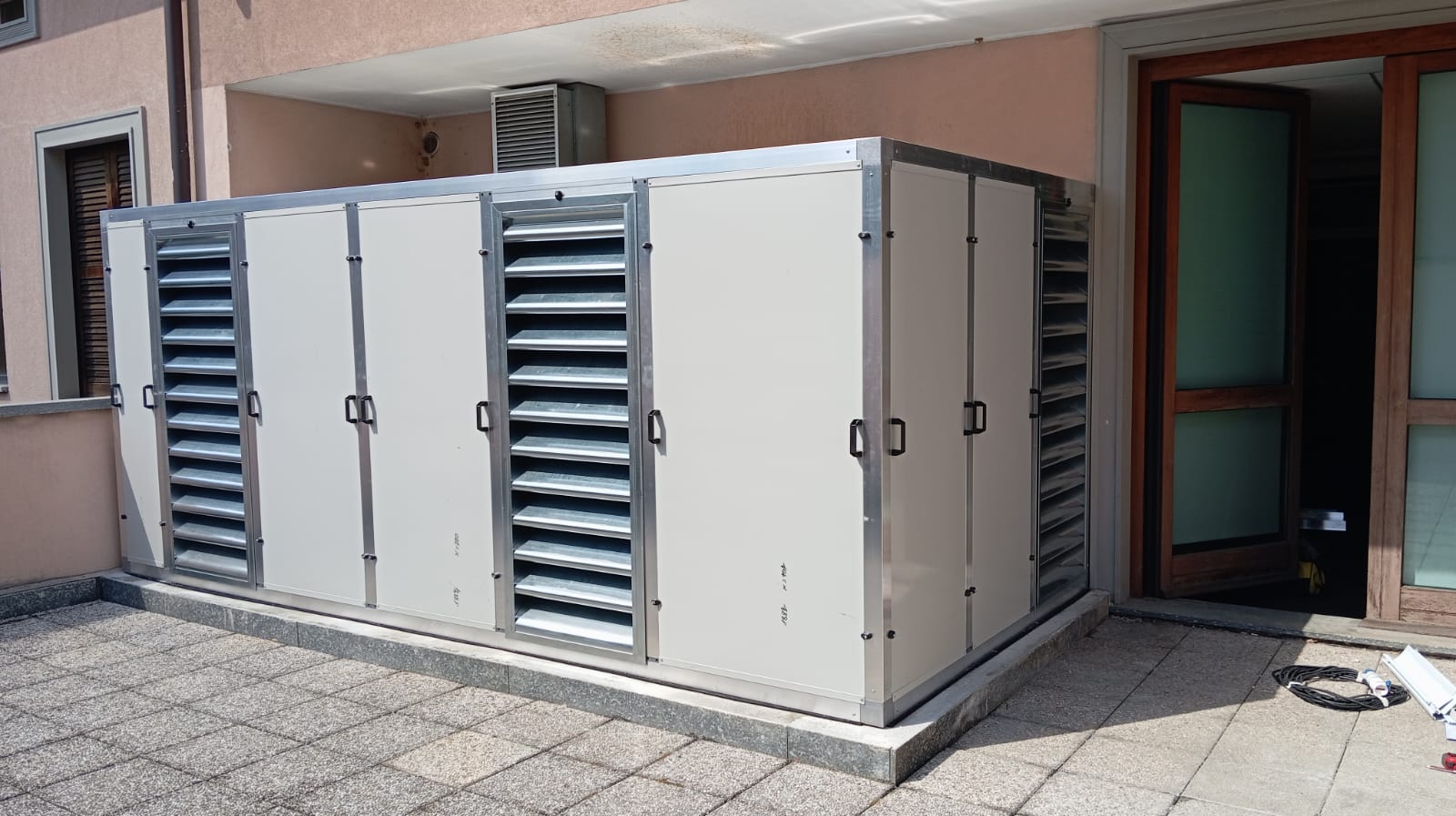

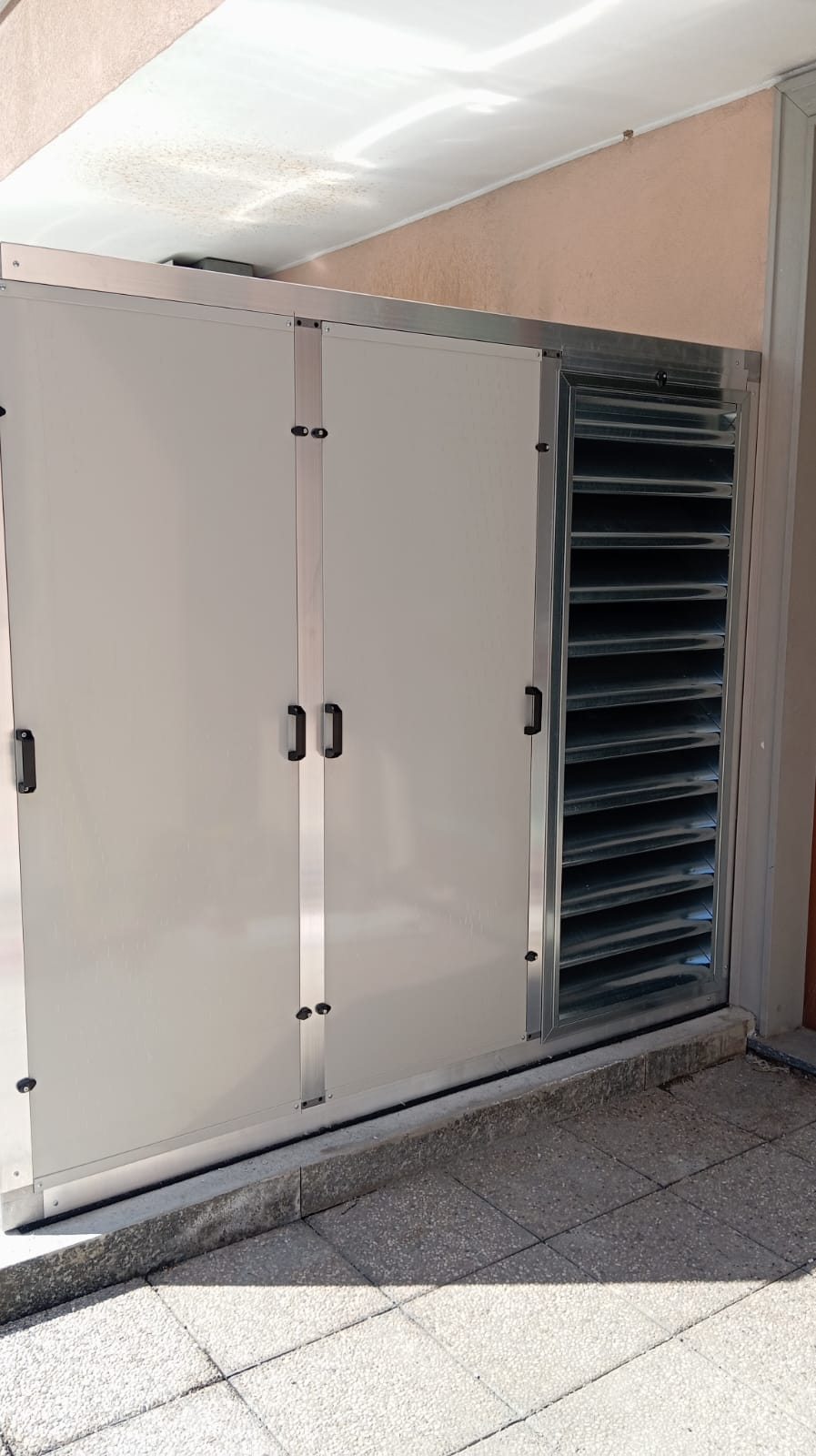

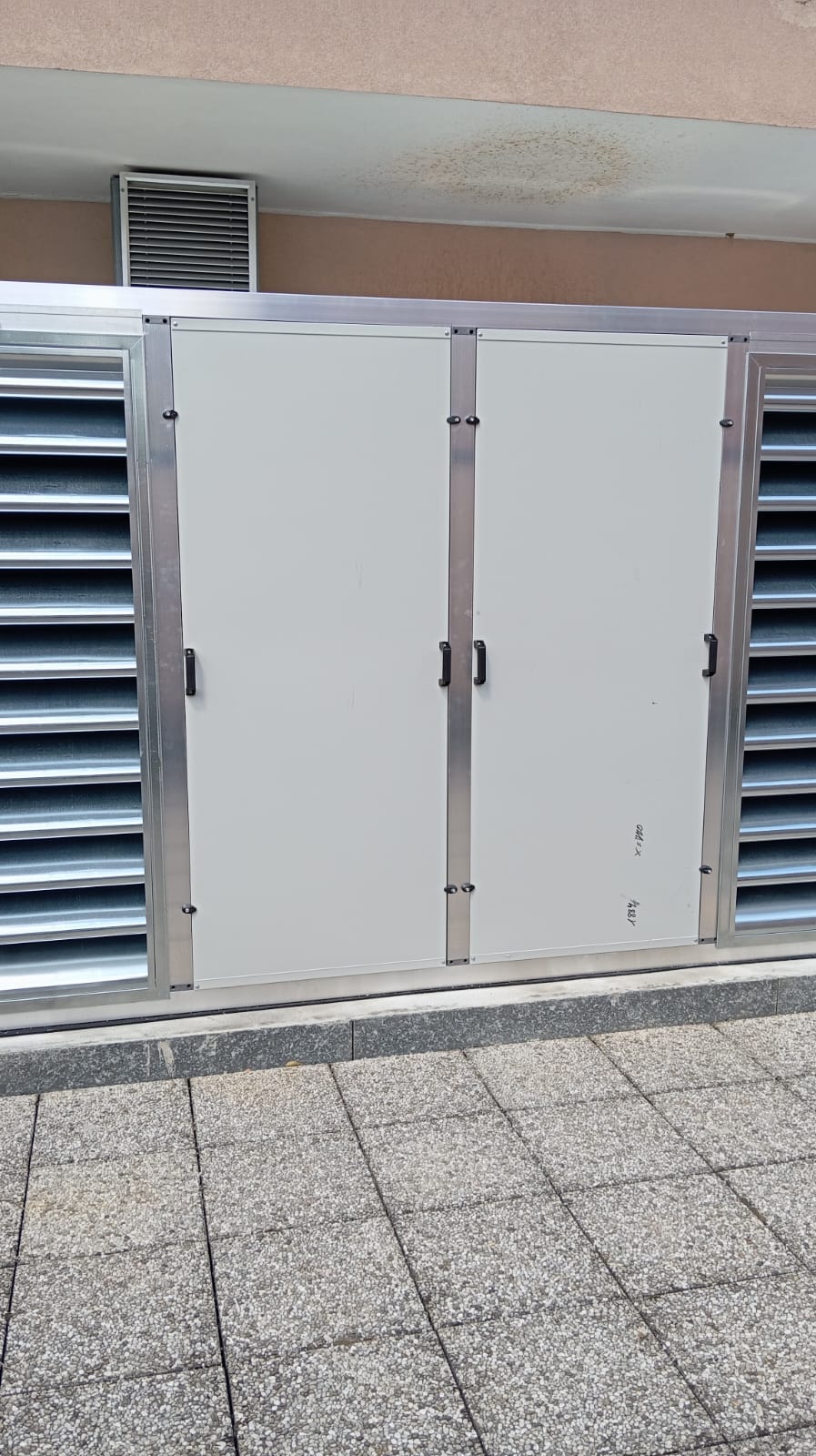

Schermatura acustica milano, pannelli e griglie afoniche, 2  Schermatura acustica milano, pannelli e griglie afoniche, 5 Schermatura acustica milano, pannelli e griglie afoniche, 6

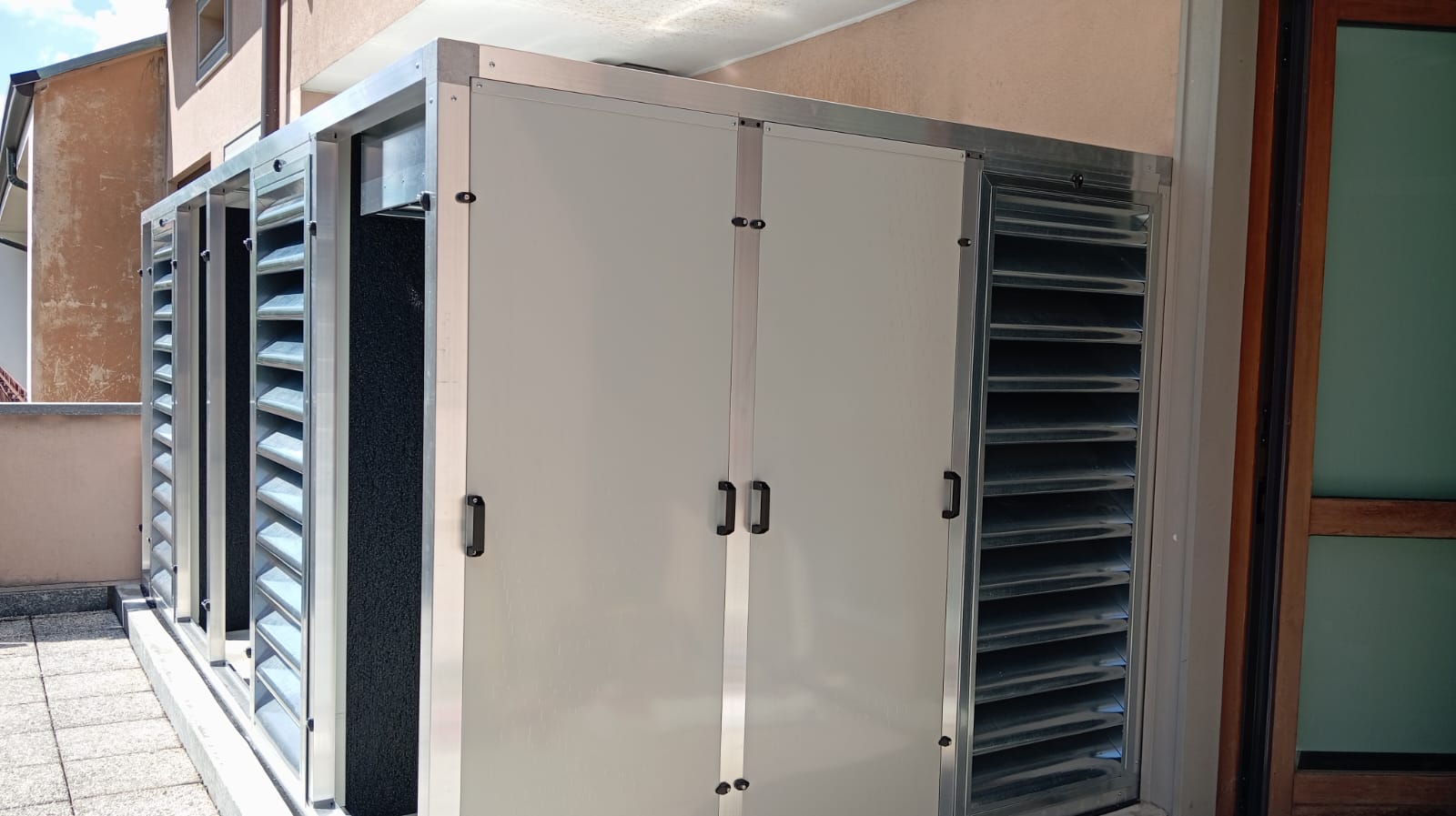

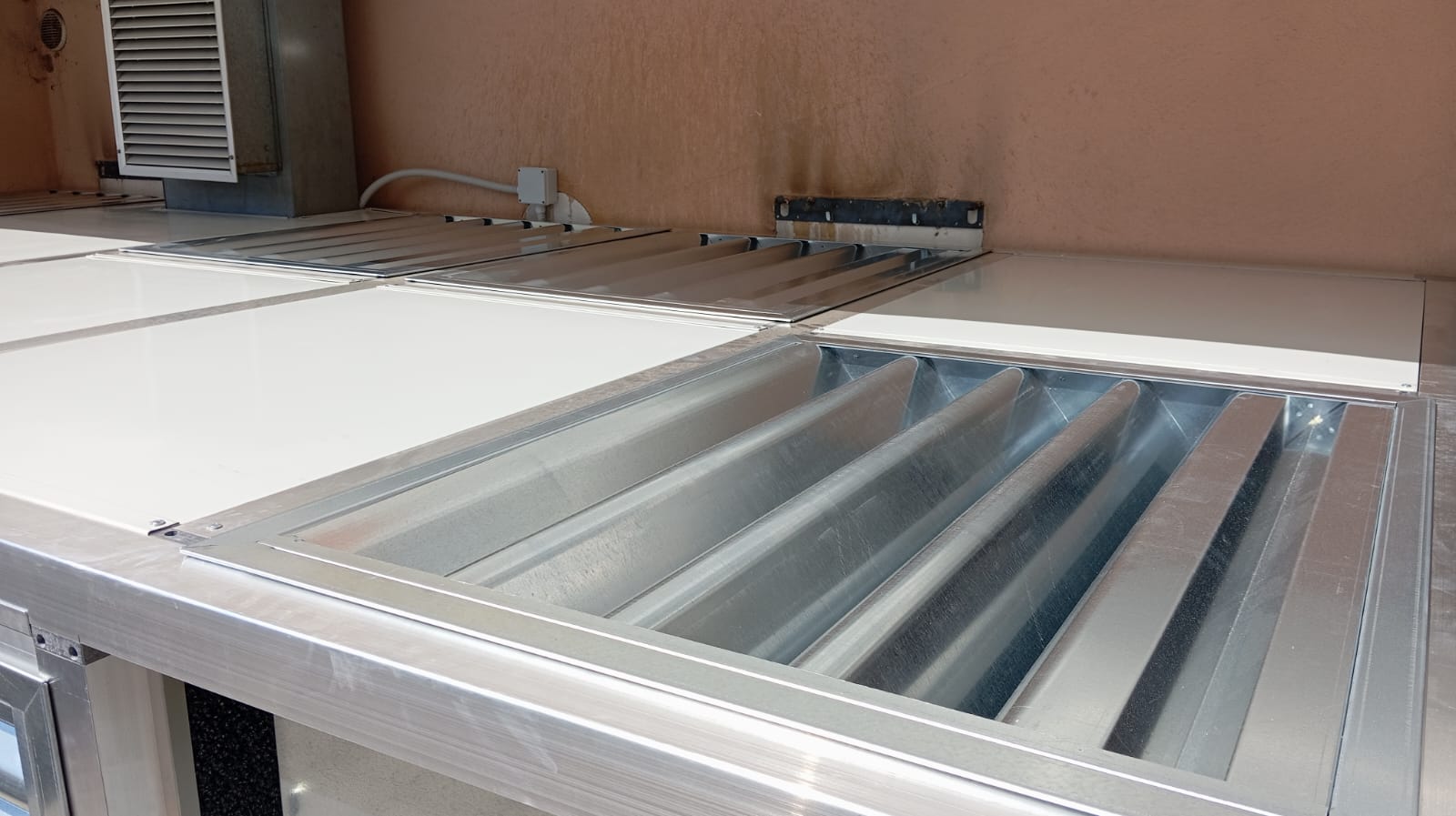

Schermatura acustica milano, pannelli e griglie afoniche, 3    Schermatura acustica milano, pannelli e griglie afoniche, copertura, 1

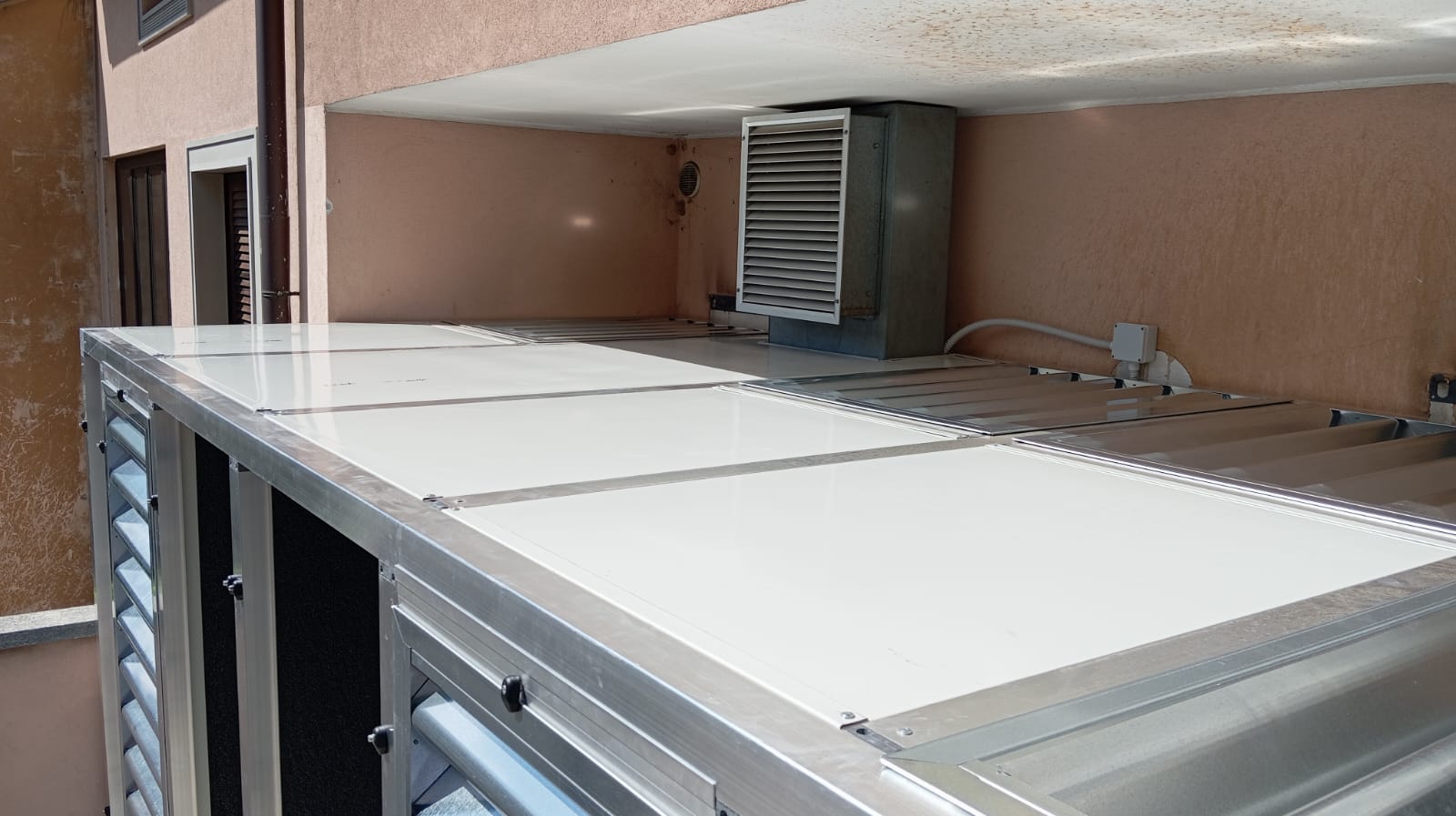

Schermatura acustica milano, pannelli e griglie afoniche, copertura, 2         Schermatura acustica milano, pannelli e griglie afoniche

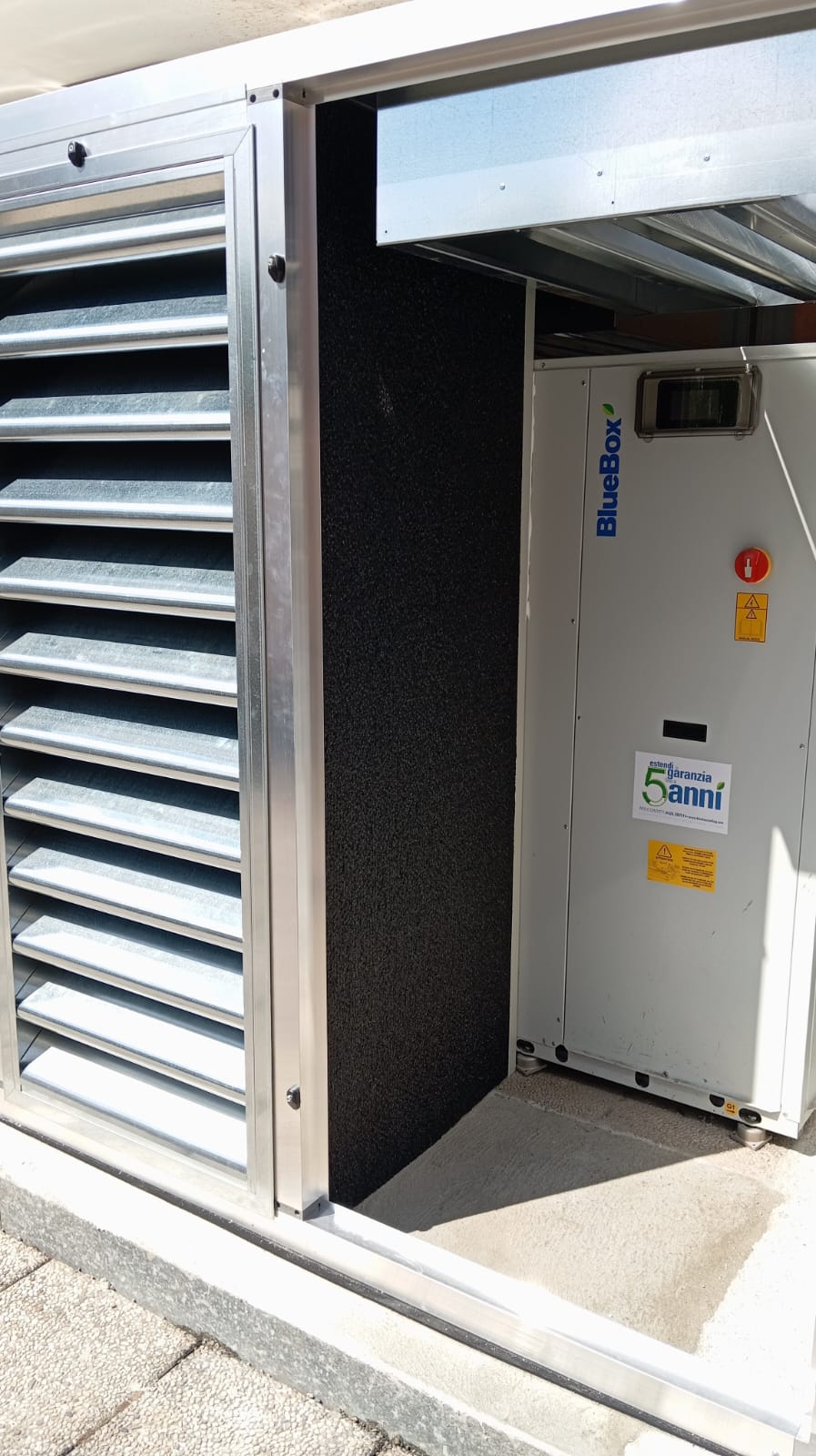

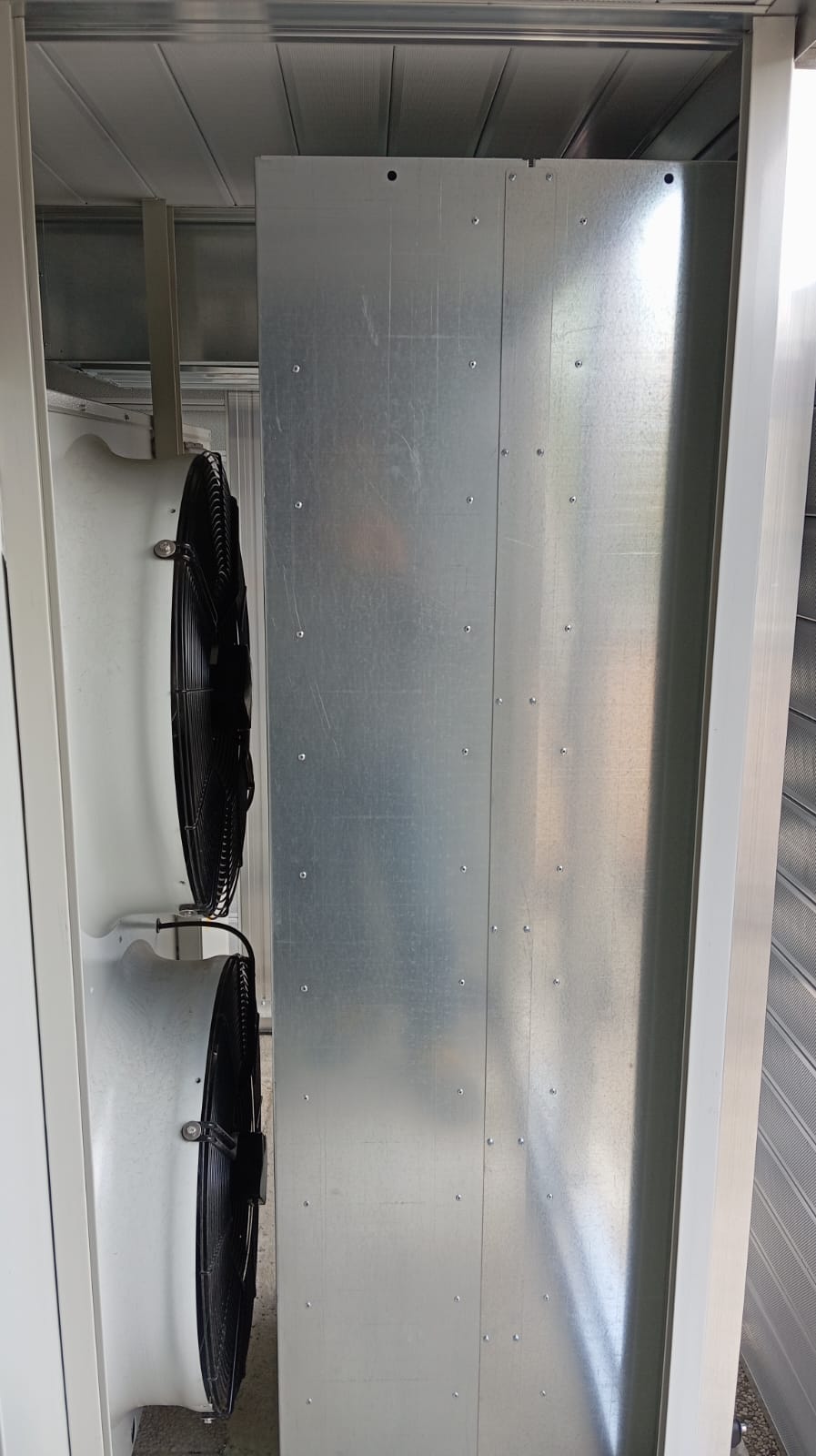

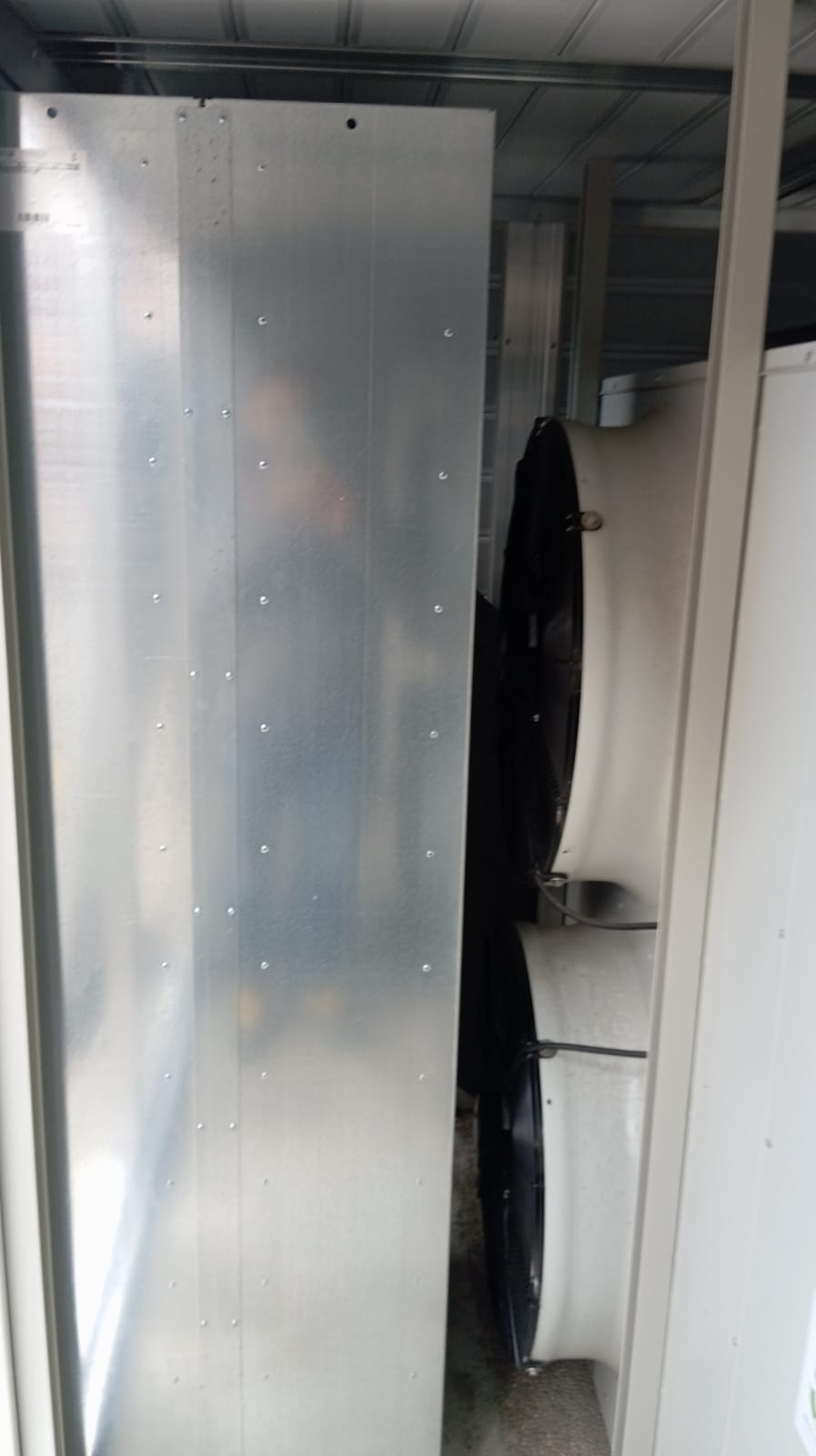

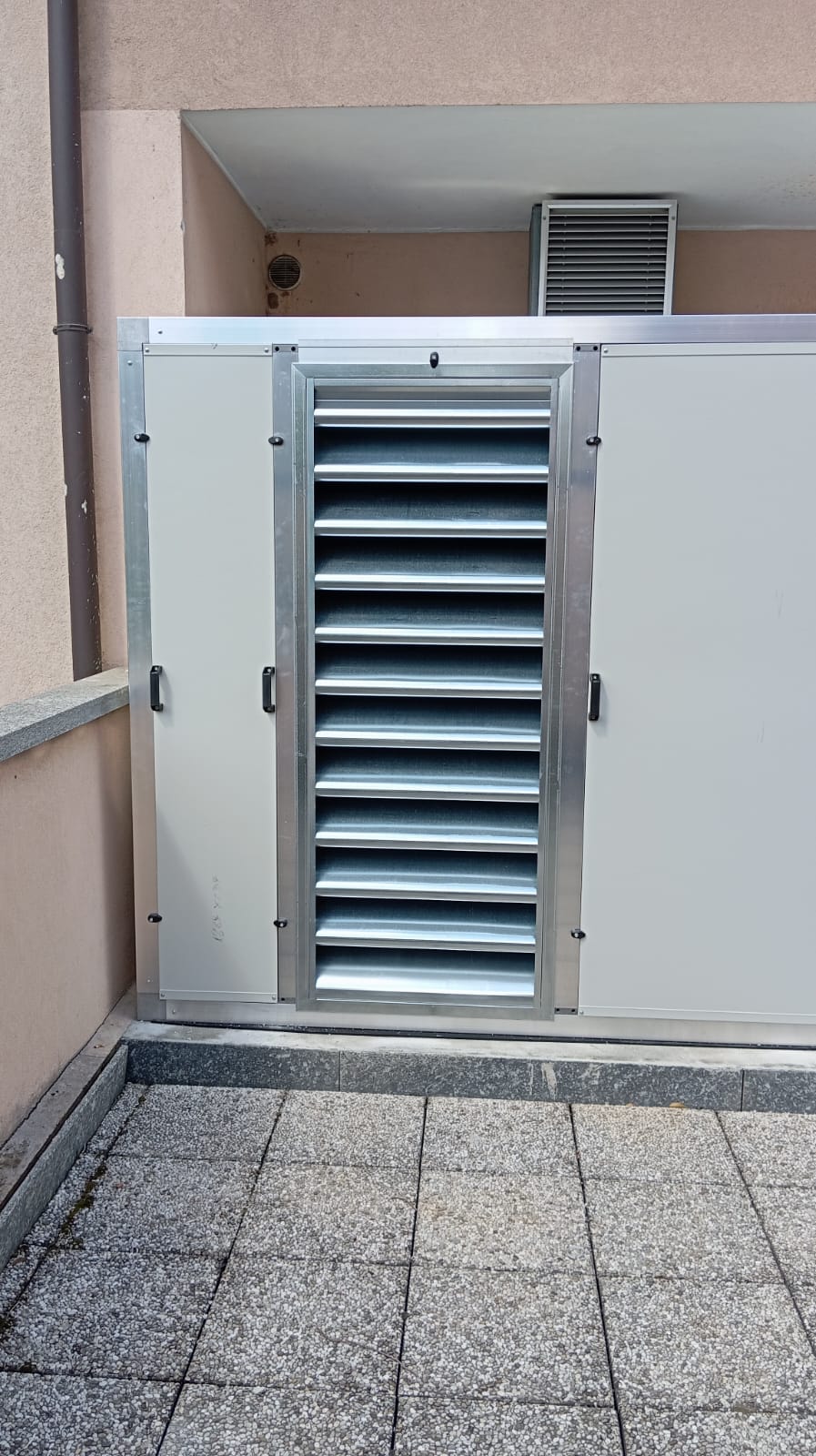

Schermatura acustica milano, particolari griglie afoniche      Schermatura acustica milano, pannelli e griglie afoniche,4         Schermatura acustica milano, particolari griglie afoniche, b        Schermatura acustica milano, particolari griglie afoniche, c     Schermatura acustica milano, particolari griglie afoniche, e



Viste interne

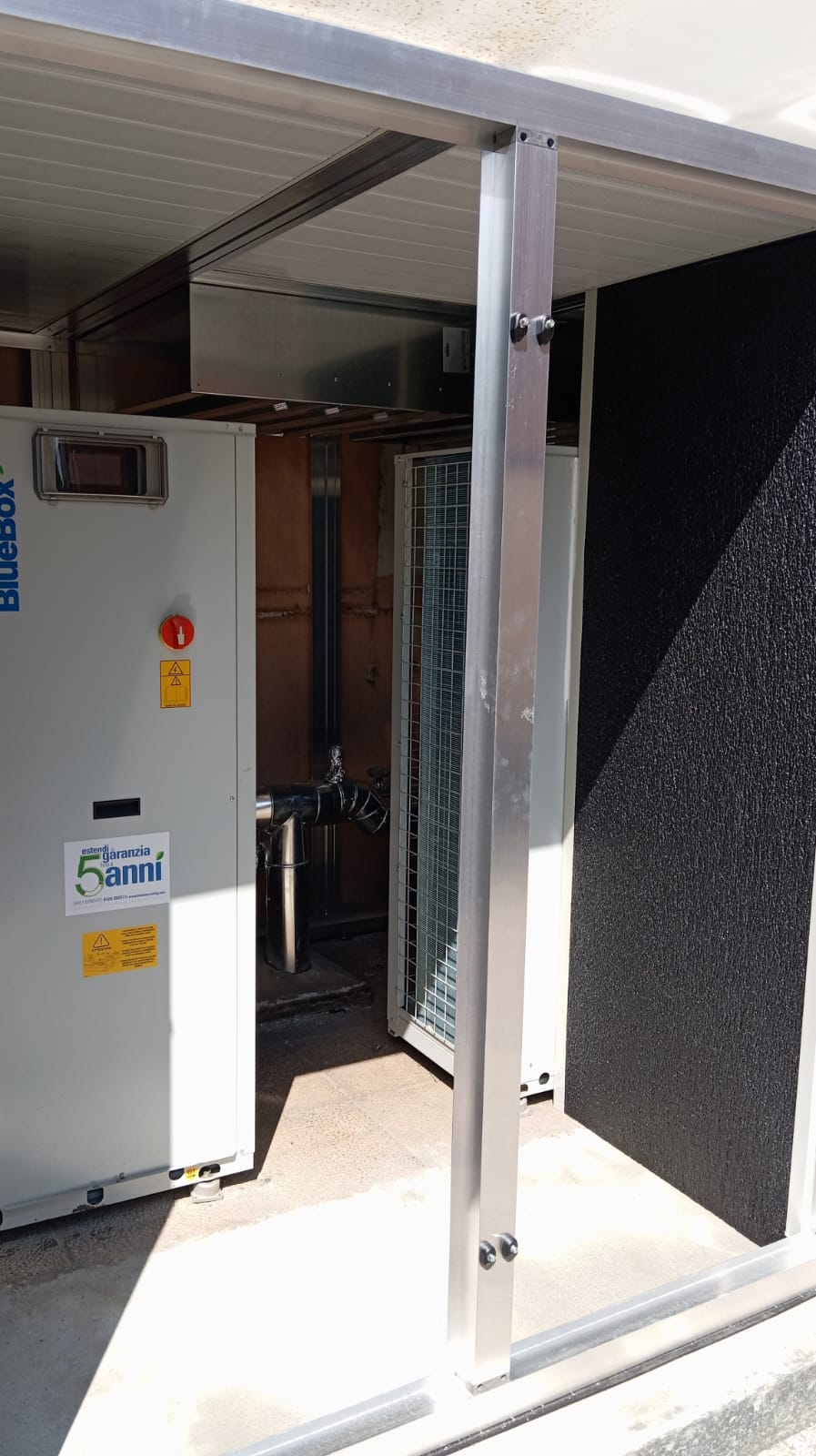

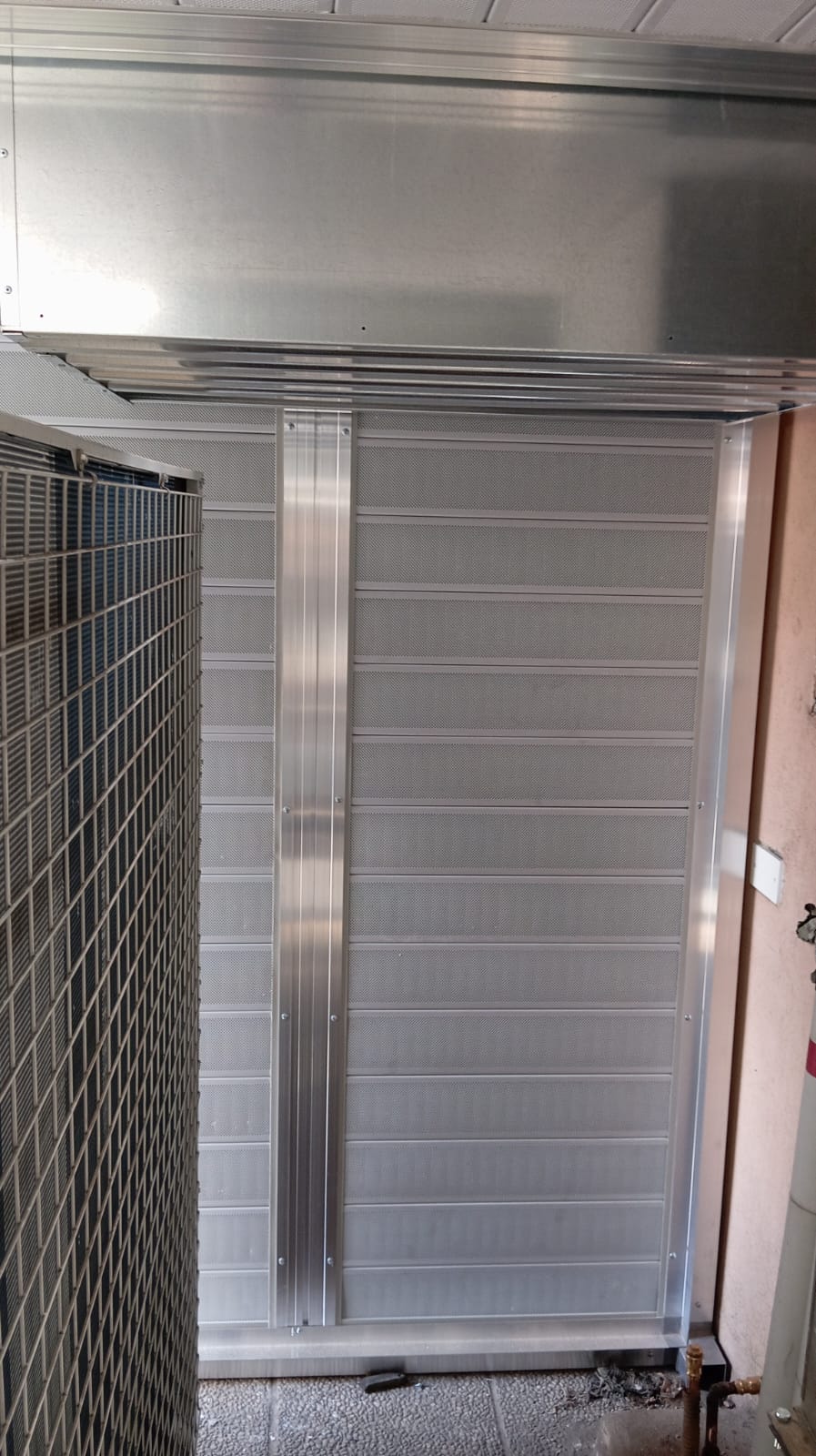

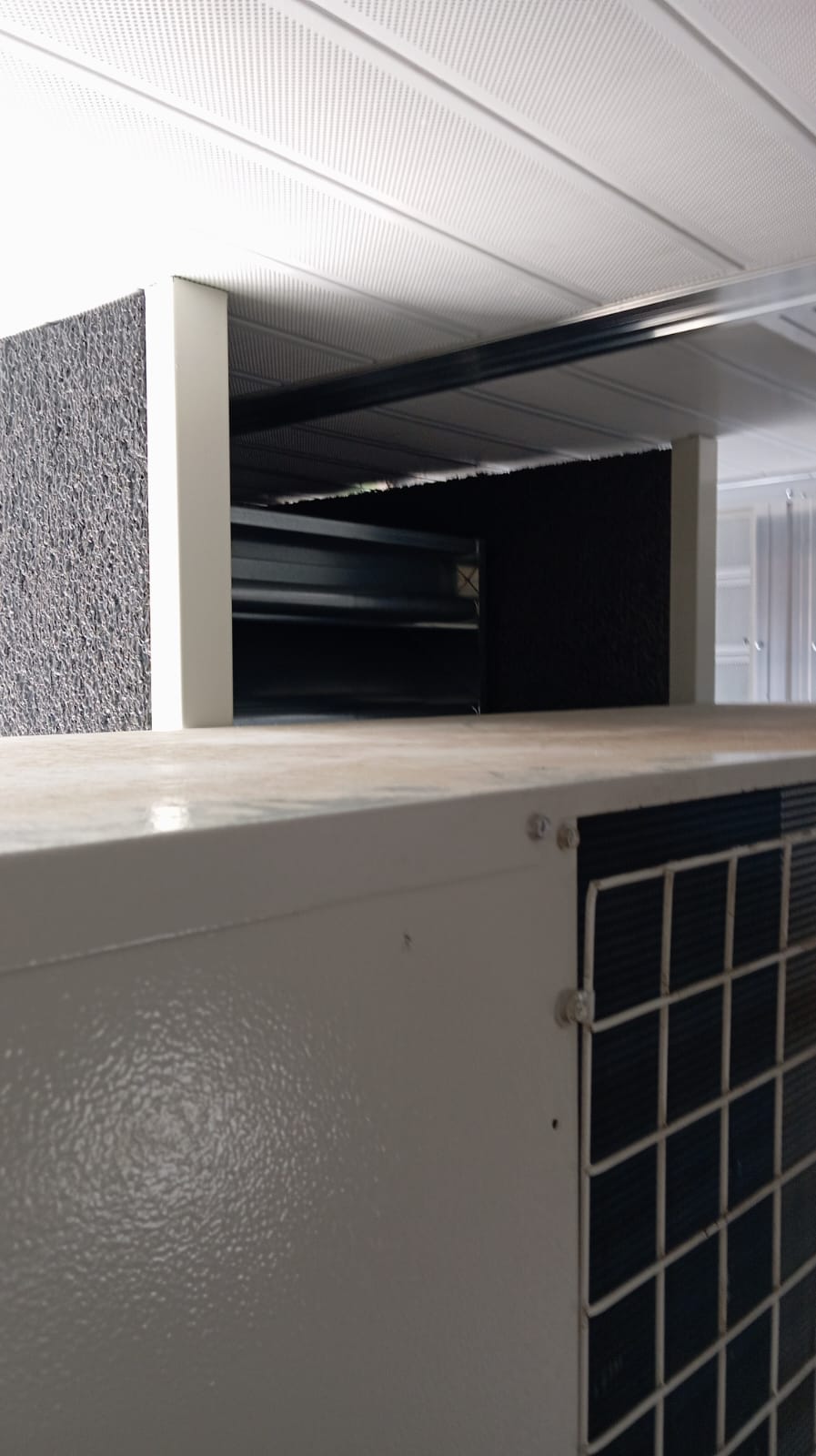

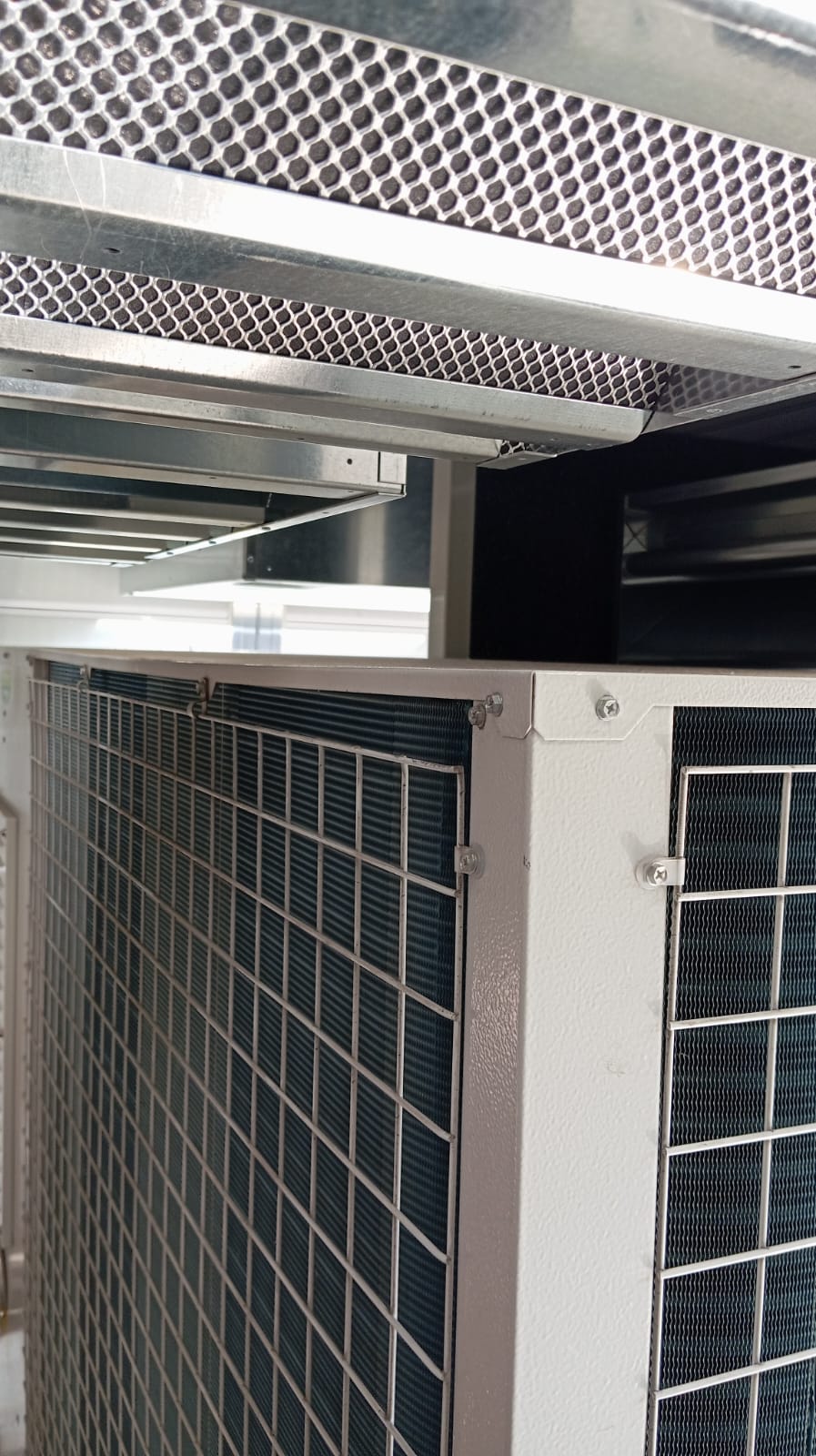

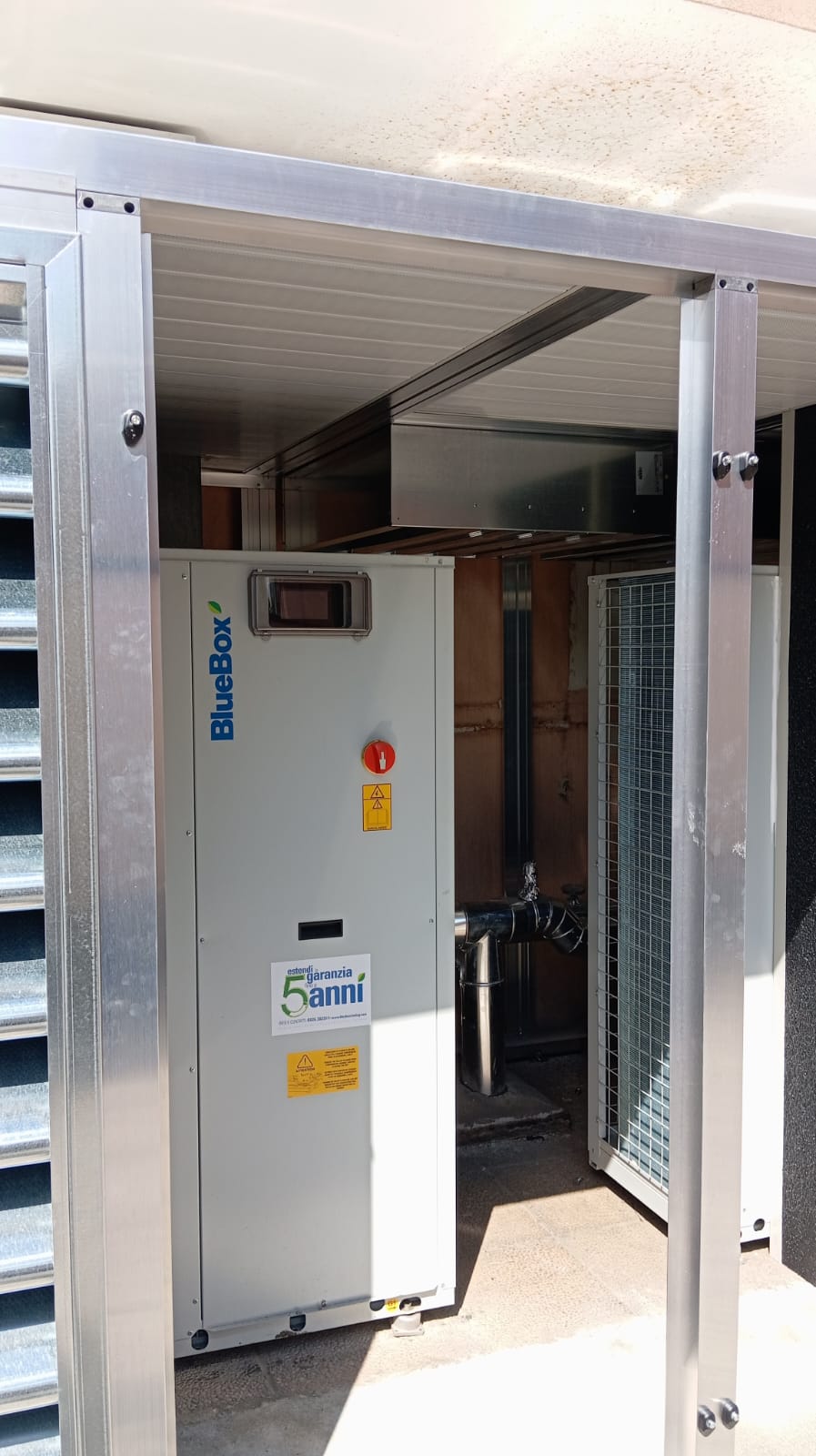

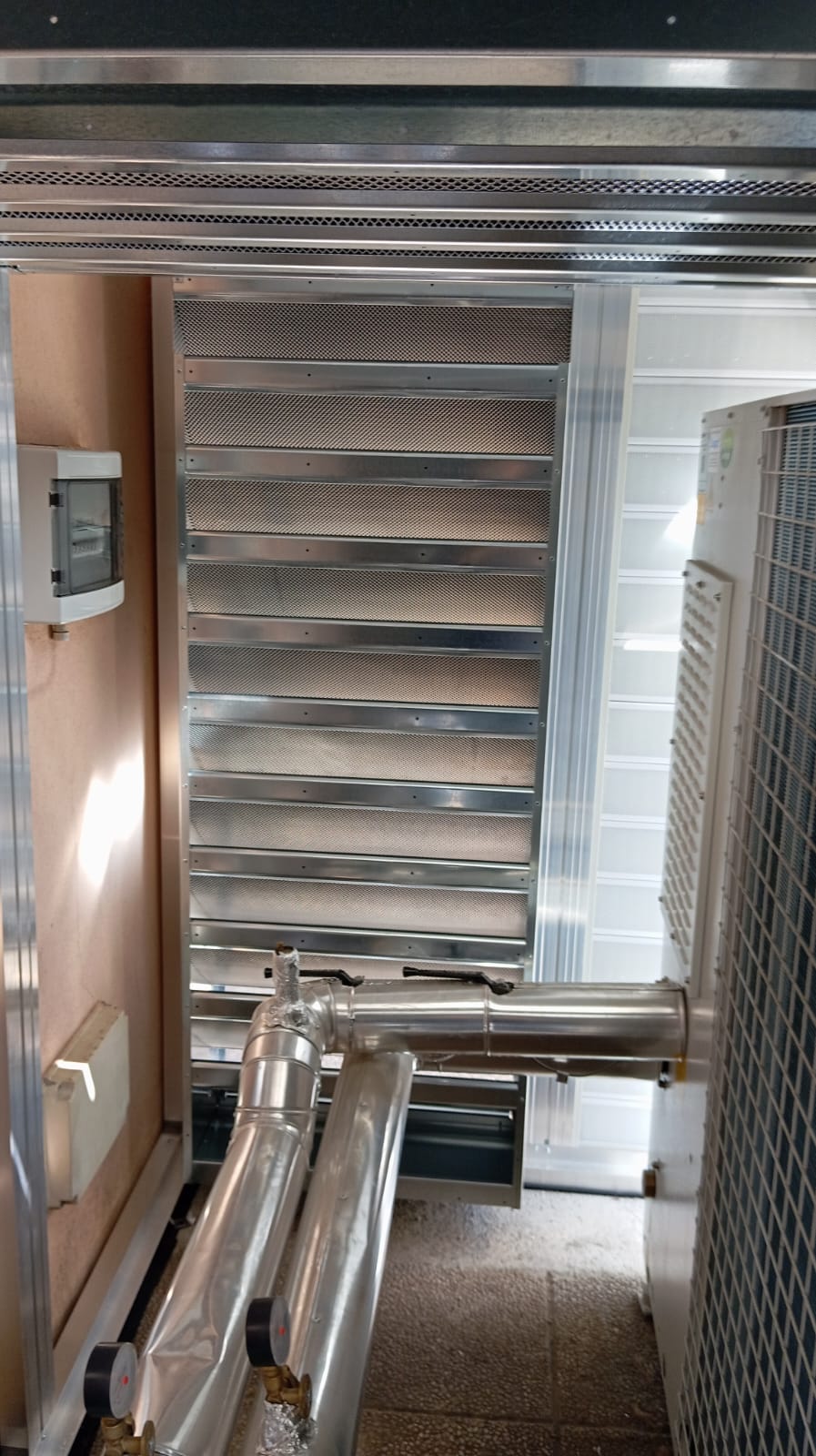

Schermatura acustica milano, particolari griglie afoniche, interni 1      Schermatura acustica milano, particolari griglie afoniche, interni 2       Schermatura acustica milano, particolari pannelli interni, a        Schermatura acustica milano, particolari pannelli interni, b       Schermatura acustica milano, particolari pannelli interni, c         Schermatura acustica milano, particolari pannelli interni, d

Separatori di flussi aria

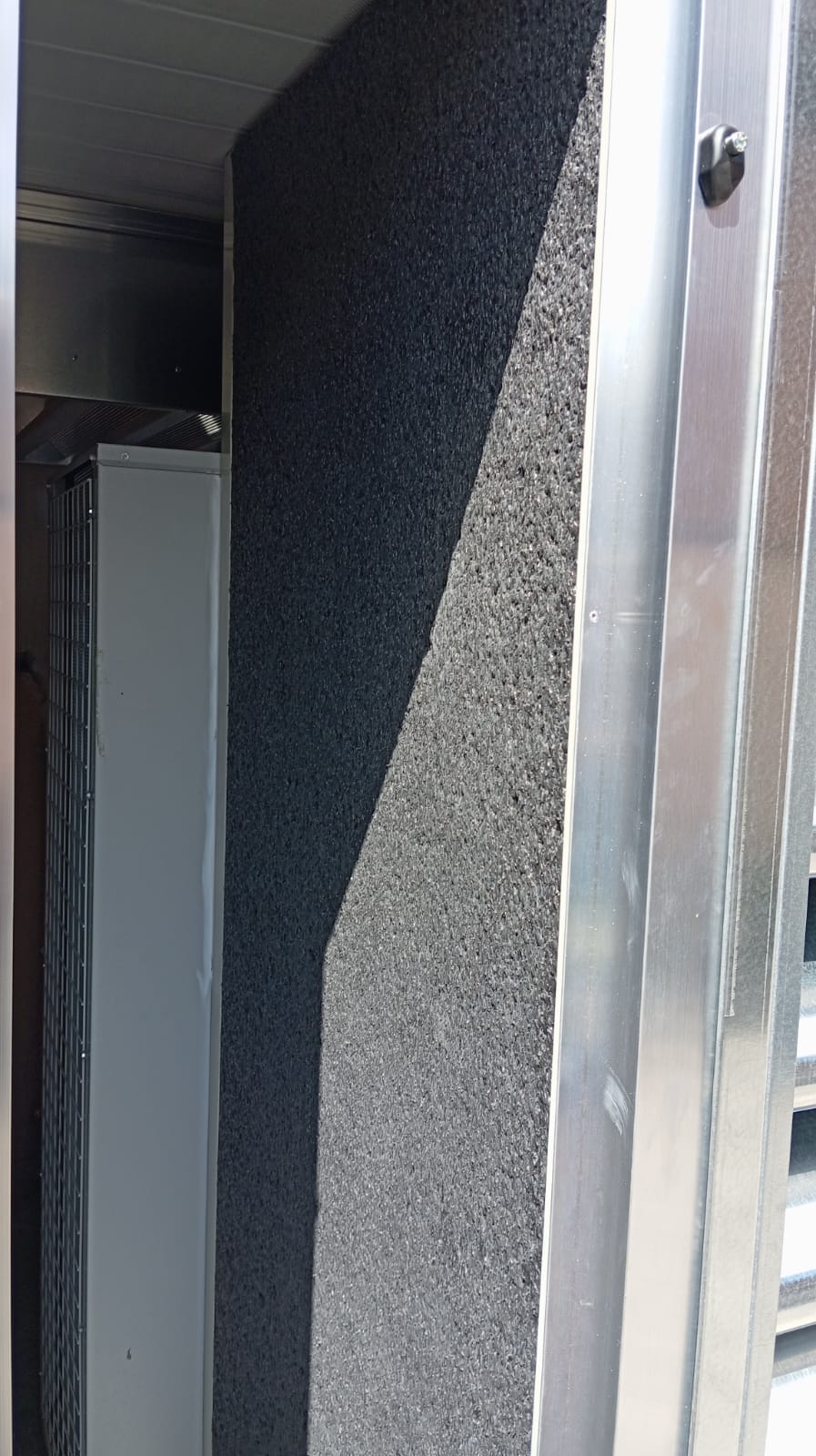

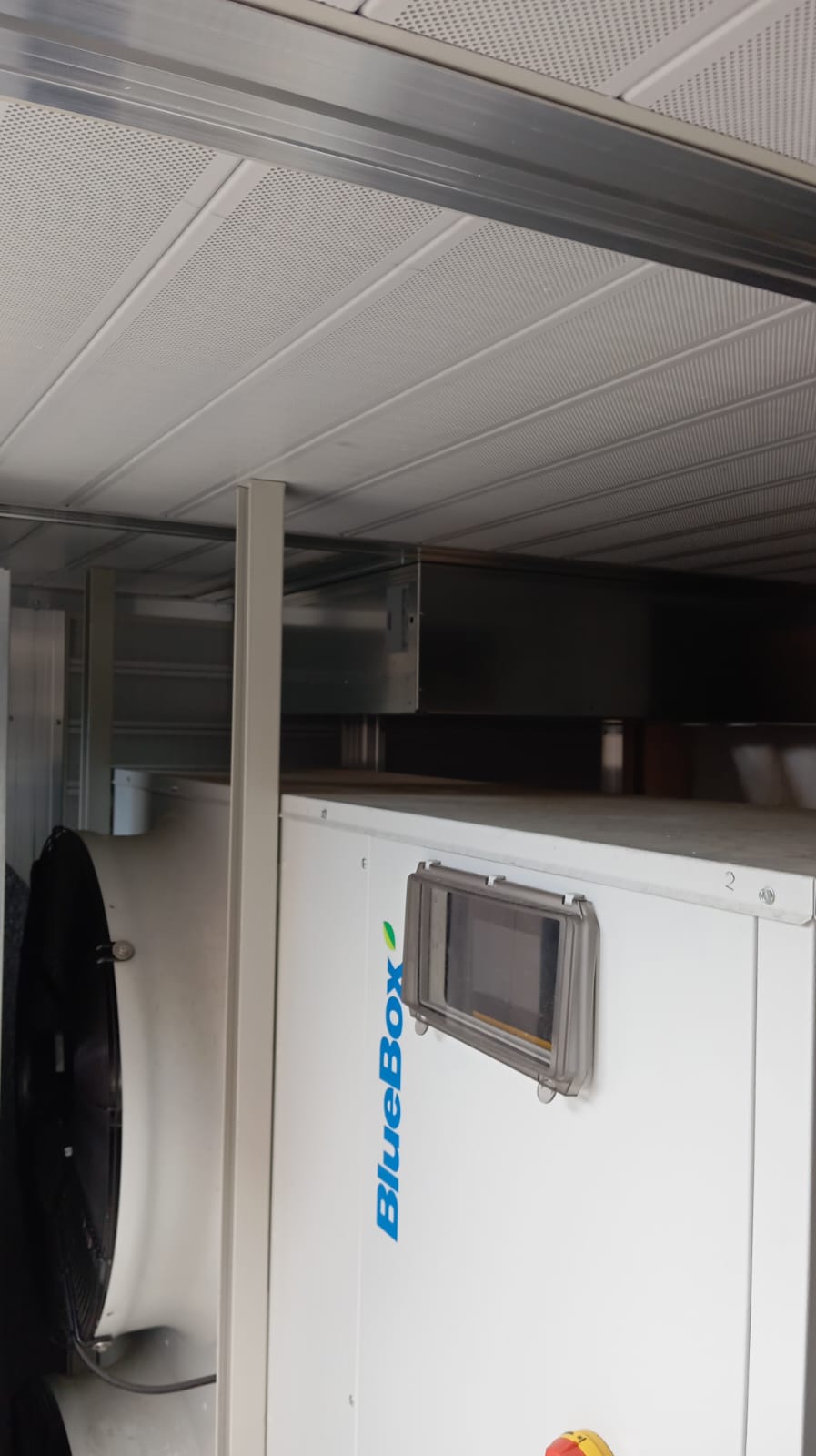

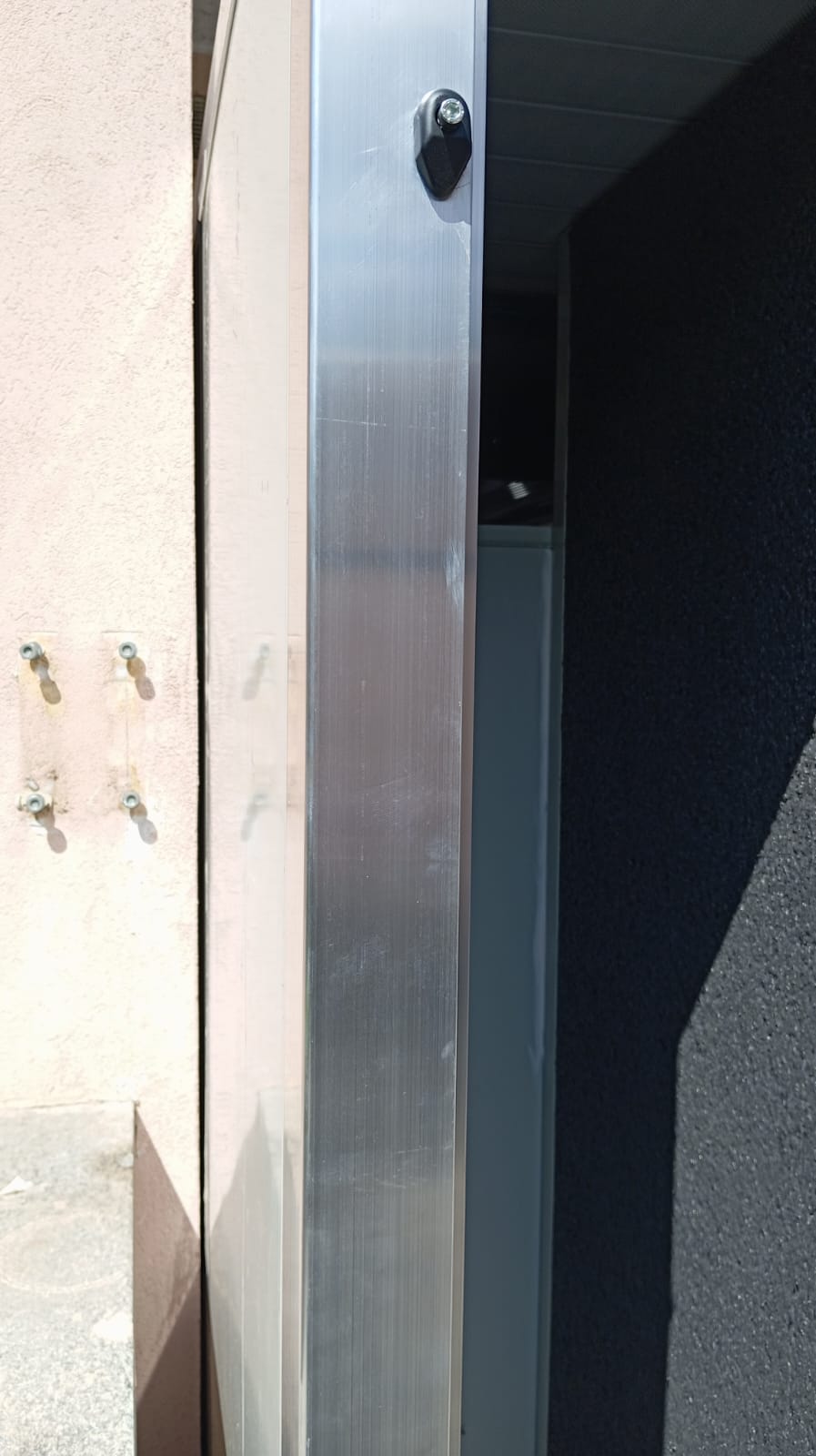

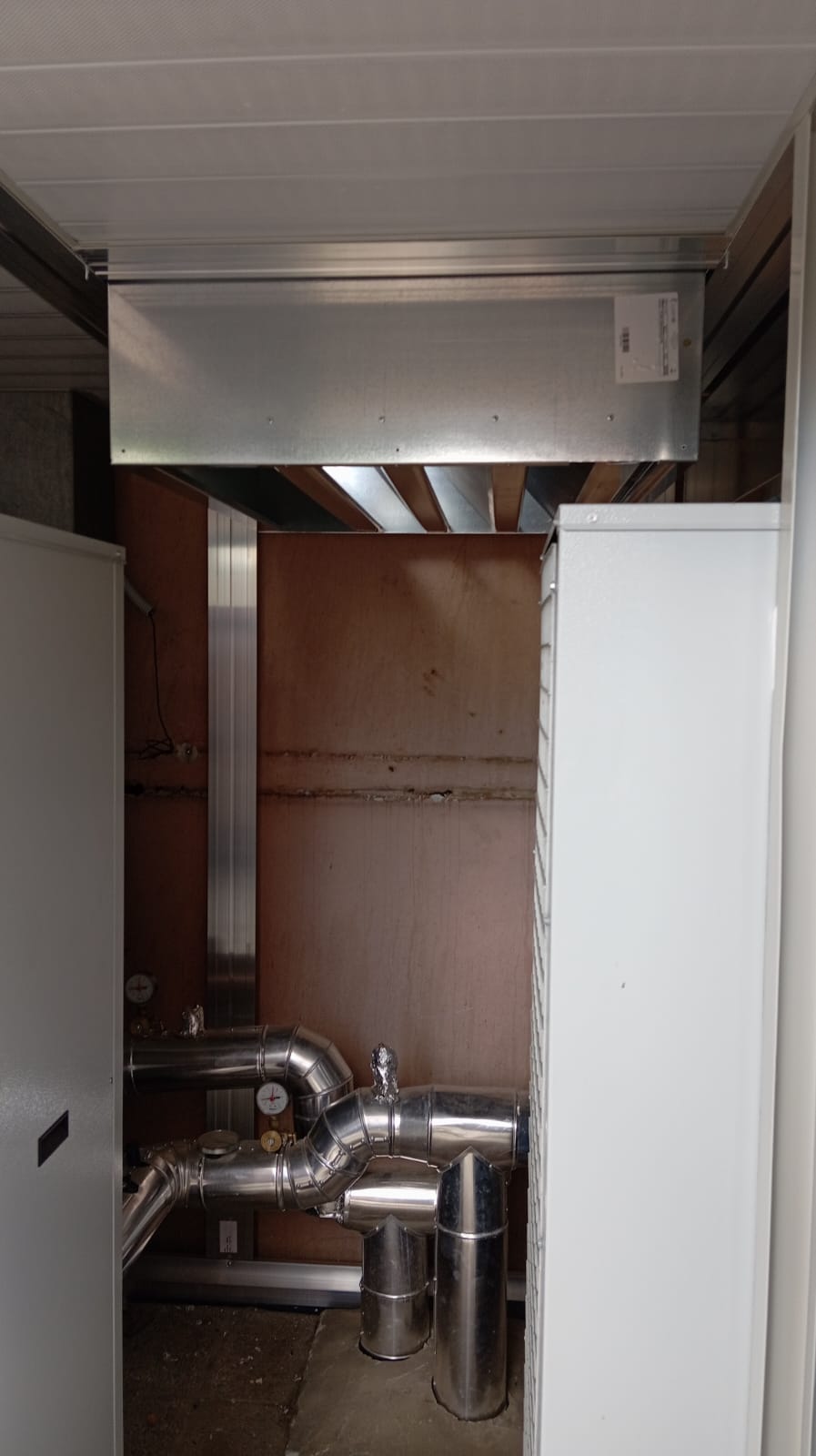

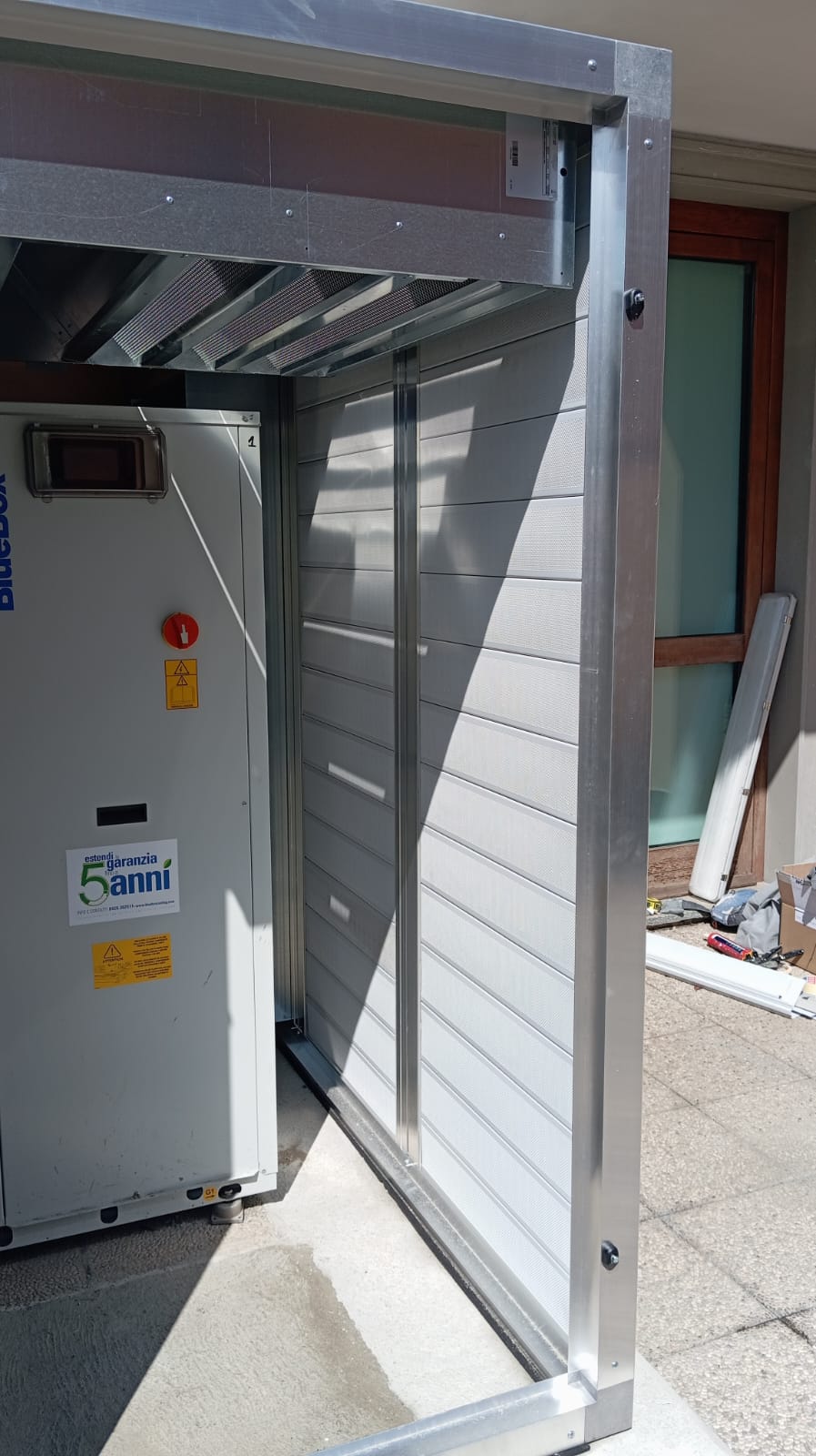

Schermatura acustica milano, particolari pannelli interni, e    Schermatura acustica milano, particolari pannelli interni, f        Schermatura acustica milano, particolari pannelli interni, g        Schermatura acustica milano, particolari pannelli interni, h      Schermatura acustica milano, particolari pannelli interni, i

Dopo l’insonorizzazione

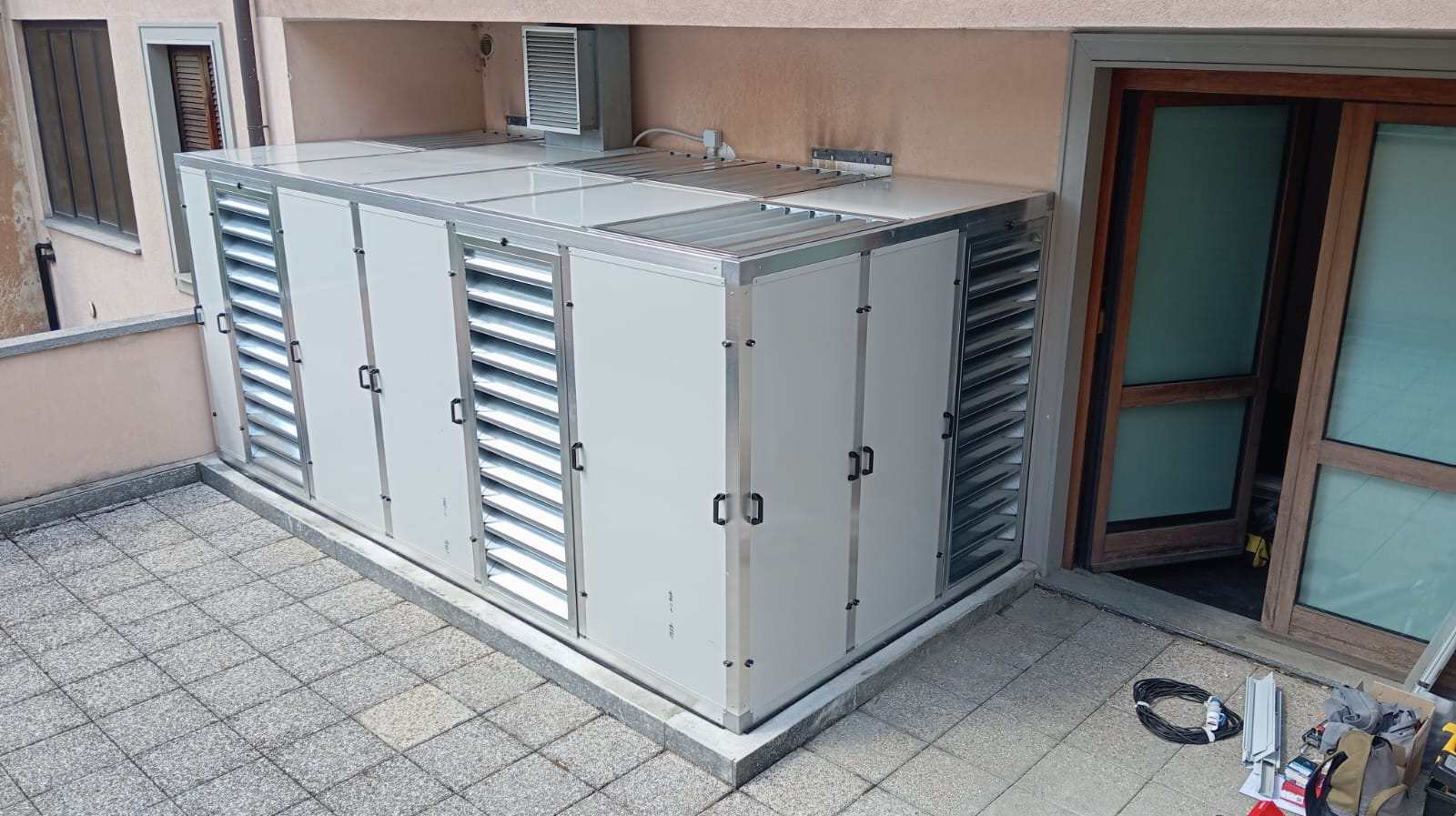

Schermatura acustica milano, post intervento insonorizzazione
