Schermatura acustica Milano

Schermatura acustica Milano,

Schermatura acustica a protezione di un impianto per il condizionamento e il trattamento aria. L’impianto è posto a livello strada dello stabilimento a Calco in provincia di Lecco. Nella fase preliminare di studio acustico, i valori Limite di zona risultavano non rispettati, e siamo stai chiamati per proporre una valida soluzione.

La soluzione individuata, congiunta con il TCA e i terno tecnici, prevede una schermatura acustica a doc.

La schermatura acustica, posizionata intorno alle macchine, è stata realizzata con i nostri sistemi si struttura portante e pannelli in metallo con diversi spessori, spessore mm 50 per le pareti laterali, spessore mm 100 per la parete retro motori e spessore 100 pannello copertura acustico.

Come struttura portante per la  schermatura acustica interna, abbiamo usato il nostro sistema di struttura componibile, in tubolare di alluminio, realizzata su misura.

La pannellatura fonoisolante e fonoassorbente è costituita dai pannelli fonoassorbenti e fonoisolanti in metallo.  Il lato microforato rivolto verso la fonte del rumore e il lato opaco rivolto verso l’esterno. Abbiamo inoltre previsto, all’interno della schermatura acustica, un deviatore  aria.

L’accesso alle macchine è completamente libero e non interferisce sulle normali attività di manutenzione.

Immagini della realizzazione Schermatura acustica, Milano

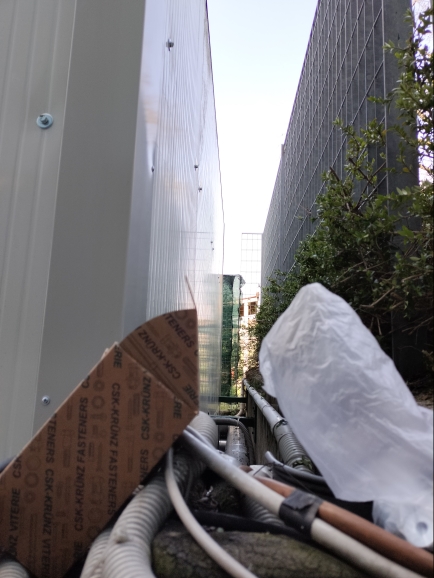

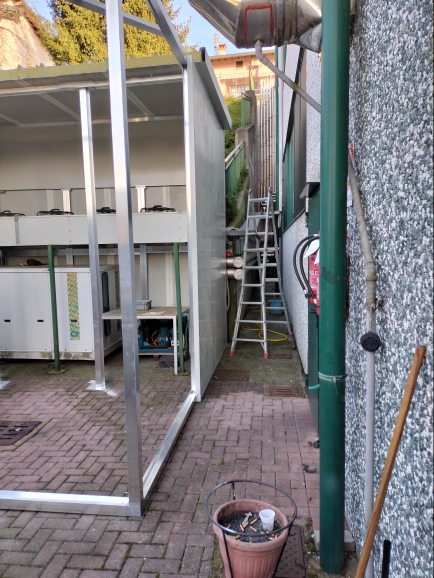

Img20230310142702   Img20230310162630  Schermatura acustica, montaggio struttura, a  Schermatura acustica, montaggio struttura, b

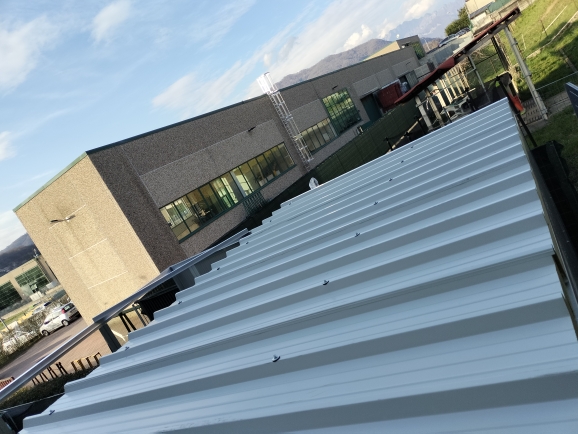

Schermatura acustica, montaggio struttura, pannelli copertura,2 Schermatura acustica, montaggio struttura, pannelli copertura,3 Schermatura acustica, montaggio struttura, pannelli copertura,4 Schermatura acustica, montaggio struttura, pannelli copertura

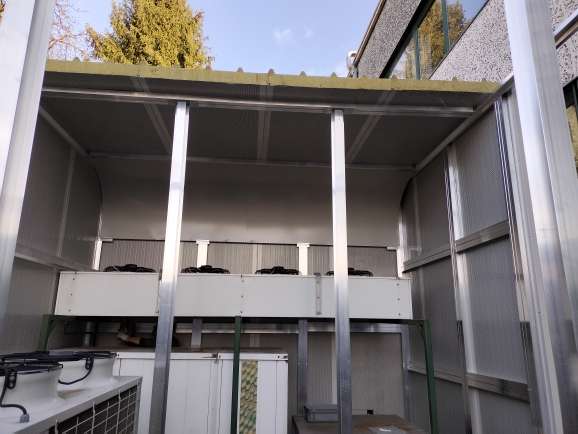

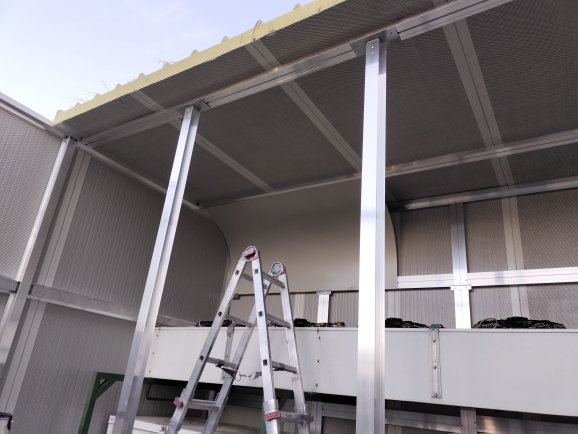

Schermatura acustica, montaggio struttura, pannelli e deviatore aria, vista interna Schermatura acustica, montaggio struttura, pannelli e deviatore aria,2 Schermatura acustica, montaggio struttura, pannelli e deviatore aria,3

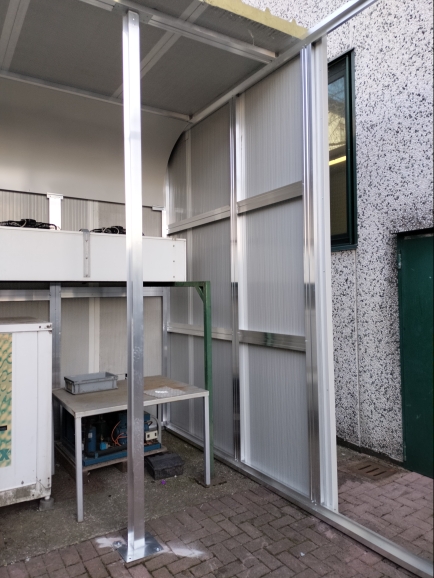

Schermatura acustica, montaggio struttura, pannelli e deviatore aria,4 Schermatura acustica, montaggio struttura, pannelli e deviatore aria Schermatura acustica, montaggio struttura, pannelli viste interne 2 Schermatura acustica, montaggio struttura, pannelli viste interne 3

Schermatura acustica, montaggio struttura, pannelli viste interne Schermatura acustica, montaggio struttura, vista esterna 2 Schermatura acustica, montaggio struttura, vista esterna 3 Schermatura acustica, montaggio struttura, vista esterna 4

Schermatura acustica, montaggio struttura, vista esterna Schermatura acustica, montaggio struttura, vista interna Schermatura acustica, montaggio struttura, vista laterale Schermatura acustica, montaggio struttura,2

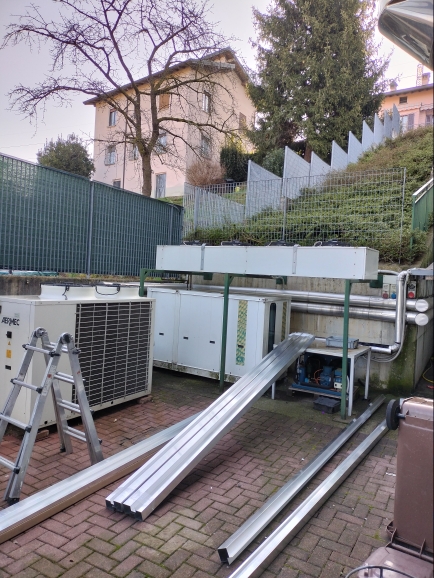

Schermatura acustica, montaggio struttura,3 Schermatura acustica, montaggio struttura Schermatura acustica, preparazione area, 2 Schermatura acustica, preparazione area,3
